燒機深入研究－NAD C298 全平衡立體聲後級
成立於1982年、由歐洲20多國50多家專業雜誌創立的「歐洲影音協會」EISA，近來成員國已擴及俄羅斯甚至澳大利亞，如此多跨國性的專業媒體評審，在各類家庭影音產品裡，每類僅共同投票選出一款頒發年度優秀產品大獎，能得獎的產品當然都是打敗群雄，方能在激烈的競爭裡脫穎而出，這是EISA年度大獎在每年八月中旬公布時總是「萬眾矚目」的原因。今年（EISA 2021-2022）在兩聲道Hi-End音響立體聲後級部分，得獎的就是NAD最新推出的C 298！總代理「迎家」表示日前NAD C 298好不容易才剛到貨，就立即被經銷音響店家「搶光」，而且許多還是識貨的消費者搶先訂貨的。
為何NAD C 298如此熱門？這就要先提起前年NAD所推出的M10。該機結合BluOS數位串流、Hypex NCore強勁推力並搭載Dirac Live空間校正技術（本站「燒機深入研究」請見這裡），除了重播音樂之音質純淨迷人之外，極小巧身軀內所搭載Hypex NCore D類放大模組的強勁推力更讓人吃驚。如今，UcD、Hypex NCore「D類放大技術之父」Bruno Putzeys與PCM-PWM音頻放大始祖Lars Risbo共同創立Purifi Audio，並且歷經五年開發設計的Purifi Eigentakt D類放大模組就用在NAD C 298身上，能以超低失真達成每聲道185瓦（8歐姆負載時）、每聲道340瓦（4歐姆負載時）的超大功率輸出，當然會成為功率擴大機製品的超級新星。
NAD C 298基本上就等於旗艦串流綜擴M33的後級部分

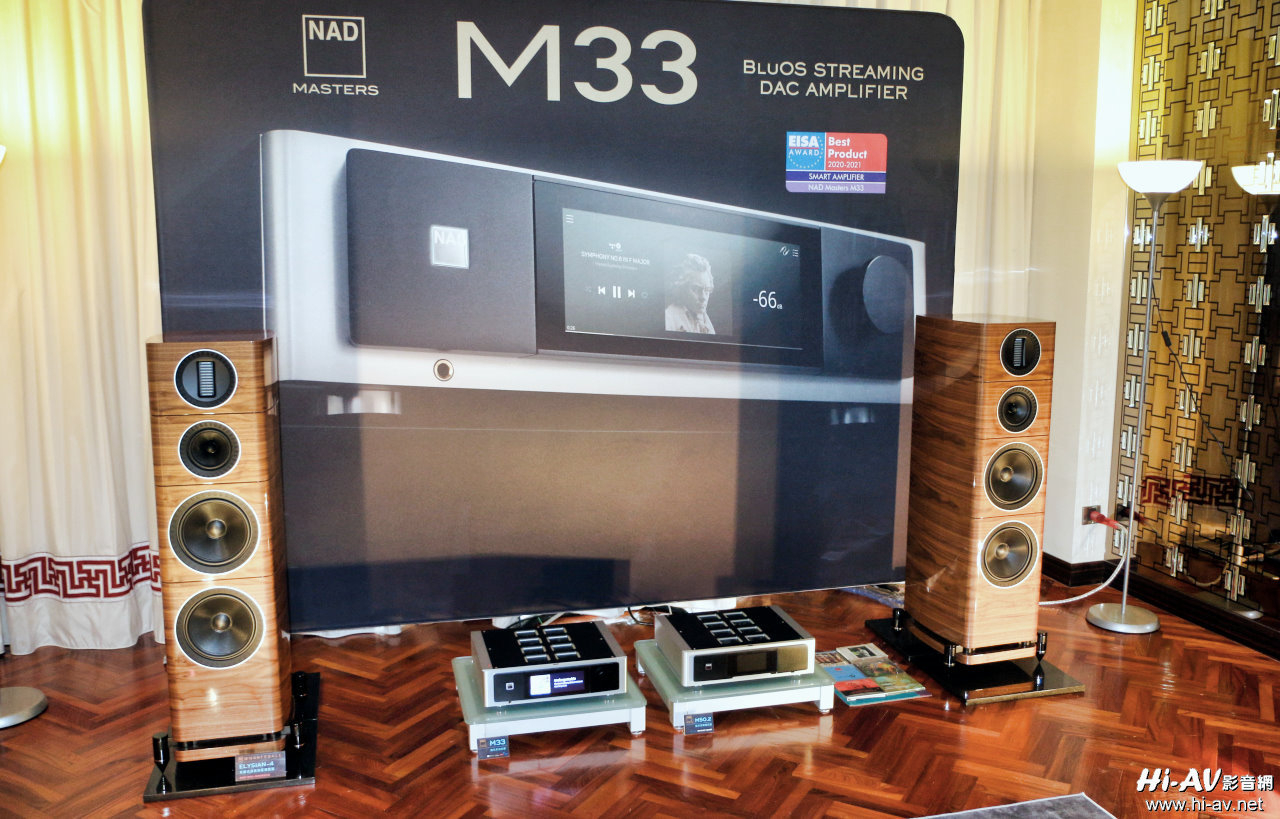

要深入談NAD C 298，必須先由NAD Master系列旗艦串流綜擴M33開始說起。NAD M33是去年EISA 2020-2021「最佳智慧擴大機」（Smart Amplifier）得主，它結合了BluOS 2i串流技術與Purifi Eigentakt D類放大，無論操控便利性、音質與推力都非常優異。上圖所見是去年底台北圓山大飯店音響展時，NAD總代理「迎家」在212展房以NAD M33驅動Wharfedale Elysian 4落地大喇叭，相信曾參觀該展覽的民眾都會對NAD M33的強勁推力留下深刻印象，基本上NAD C 298可視為將NAD M33後級部分「抽取」出來的新製品。

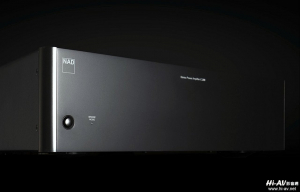

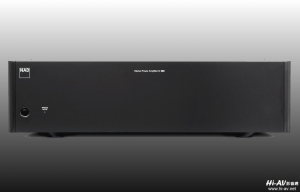

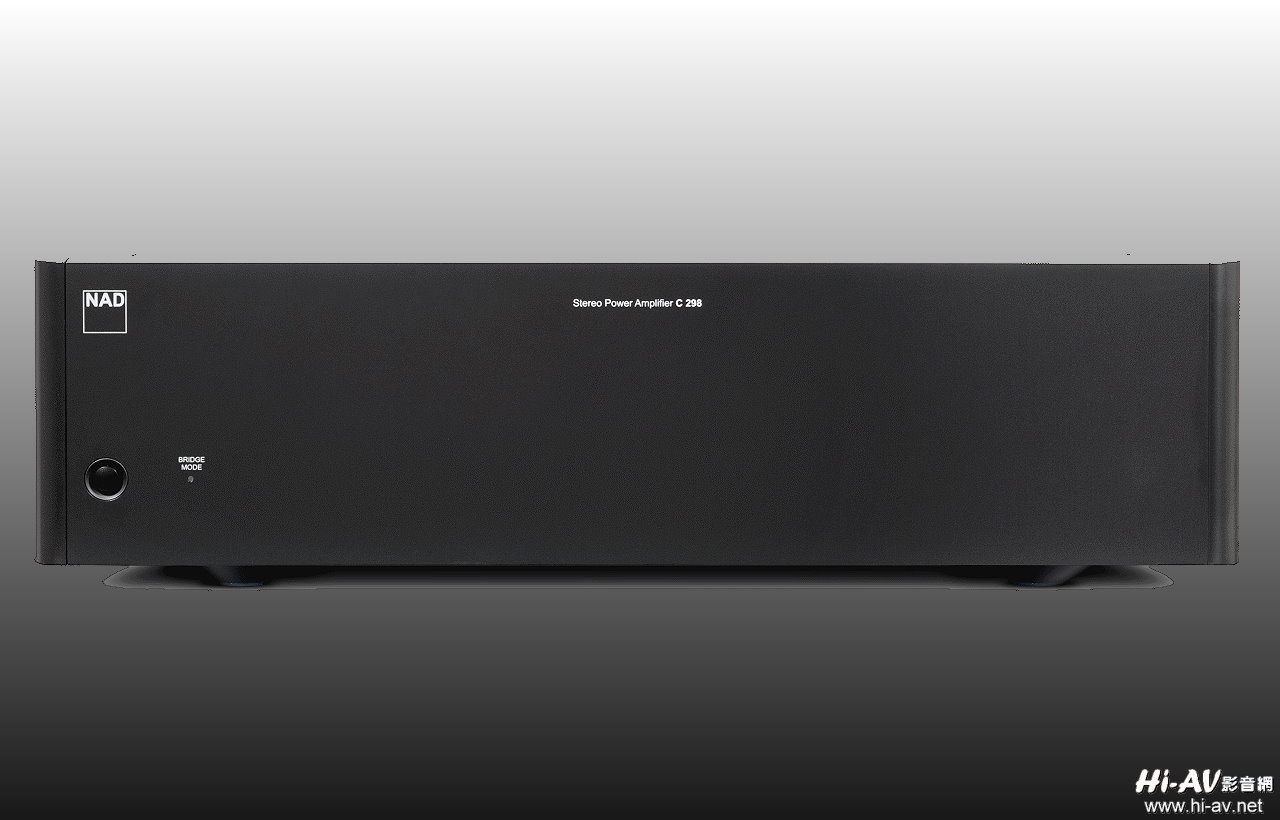

由於功率擴大機功能單純，NAD C 298的外觀也非常簡潔。

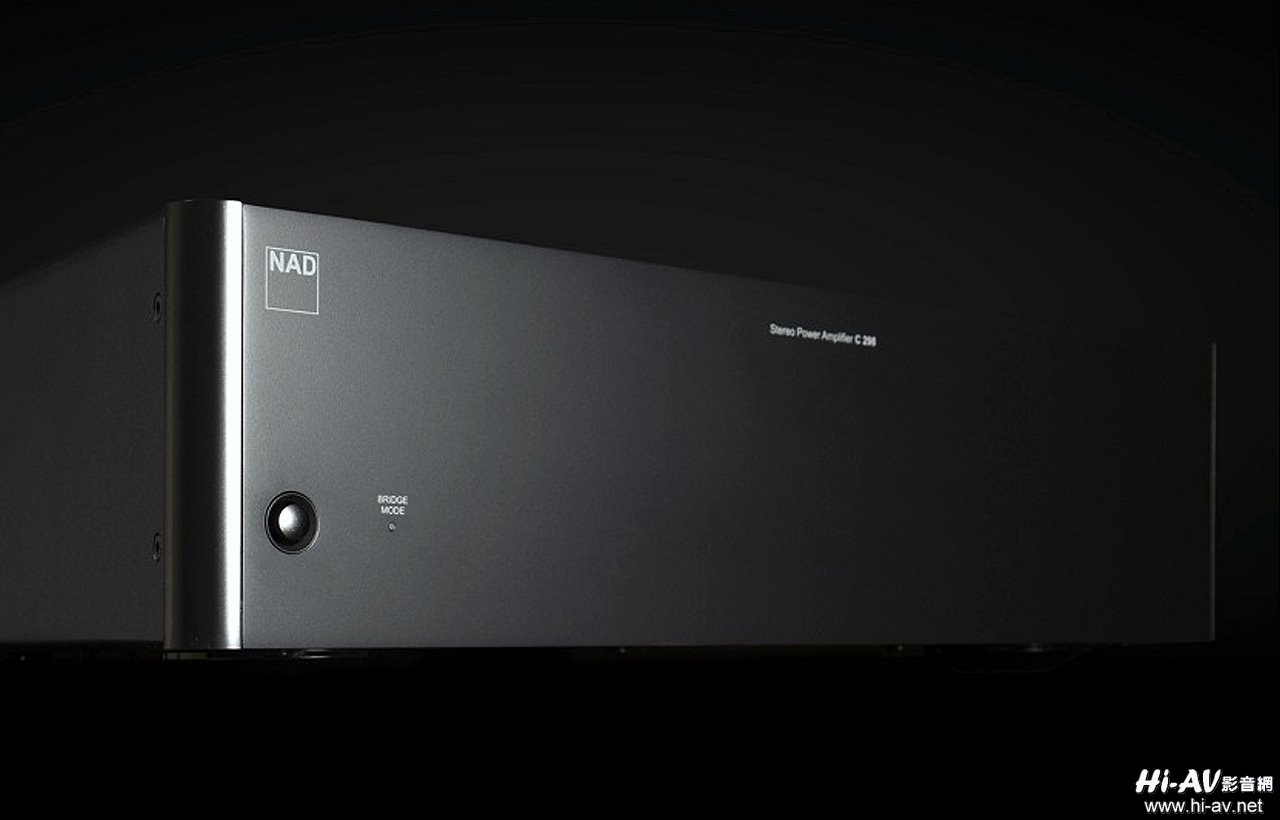

前面板除了左上角的NAD商標、正中央上緣的型號標示之外，就只在左下角有一顆電源開關按鍵，以及其右側的「BRIDGE MODE」（橋接模式）指示燈。

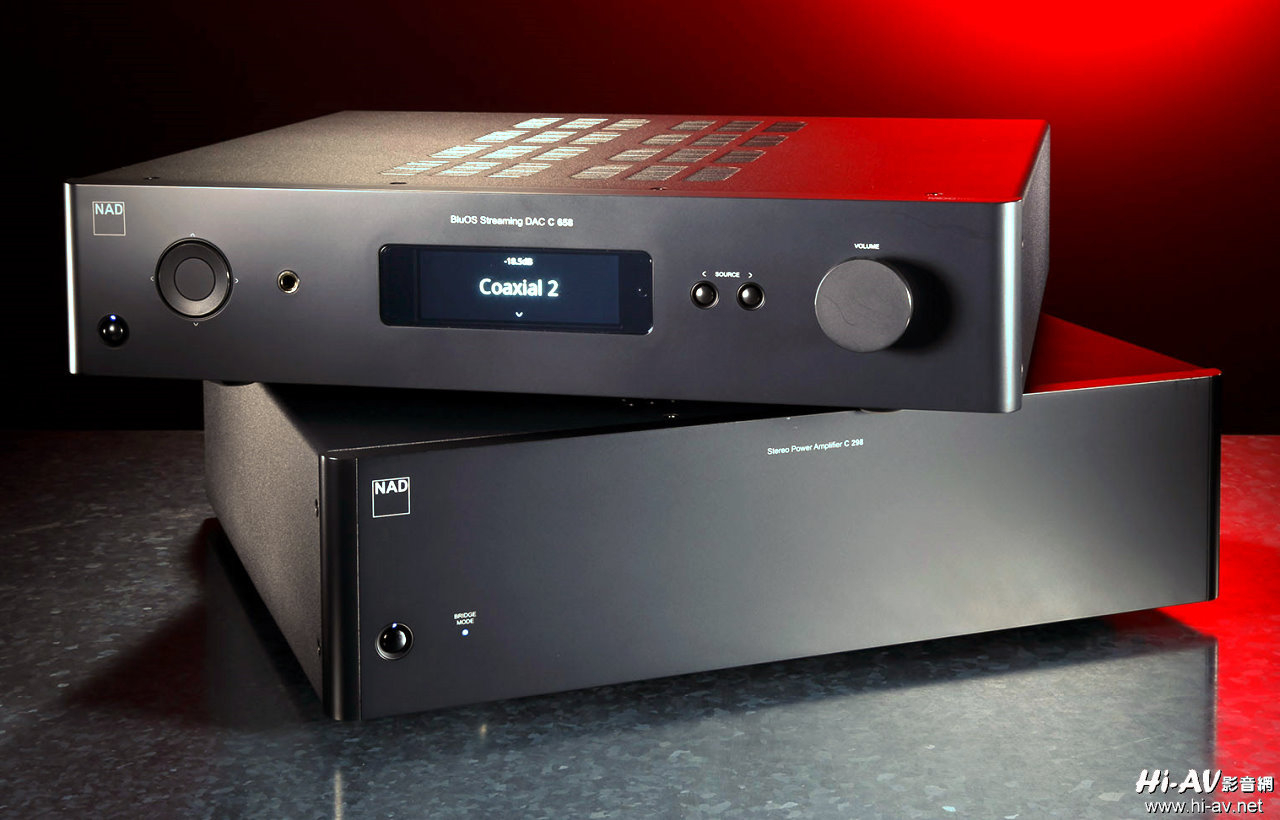

NAD C 298當然可以搭配任何前級擴大機，但倘若考量到外型以及整體聲音表現，NAD自家的C 658自然是最登對的選擇，NAD C 658串流DAC前級大致上就相當於NAD M10的「前半部」。

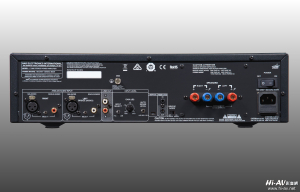

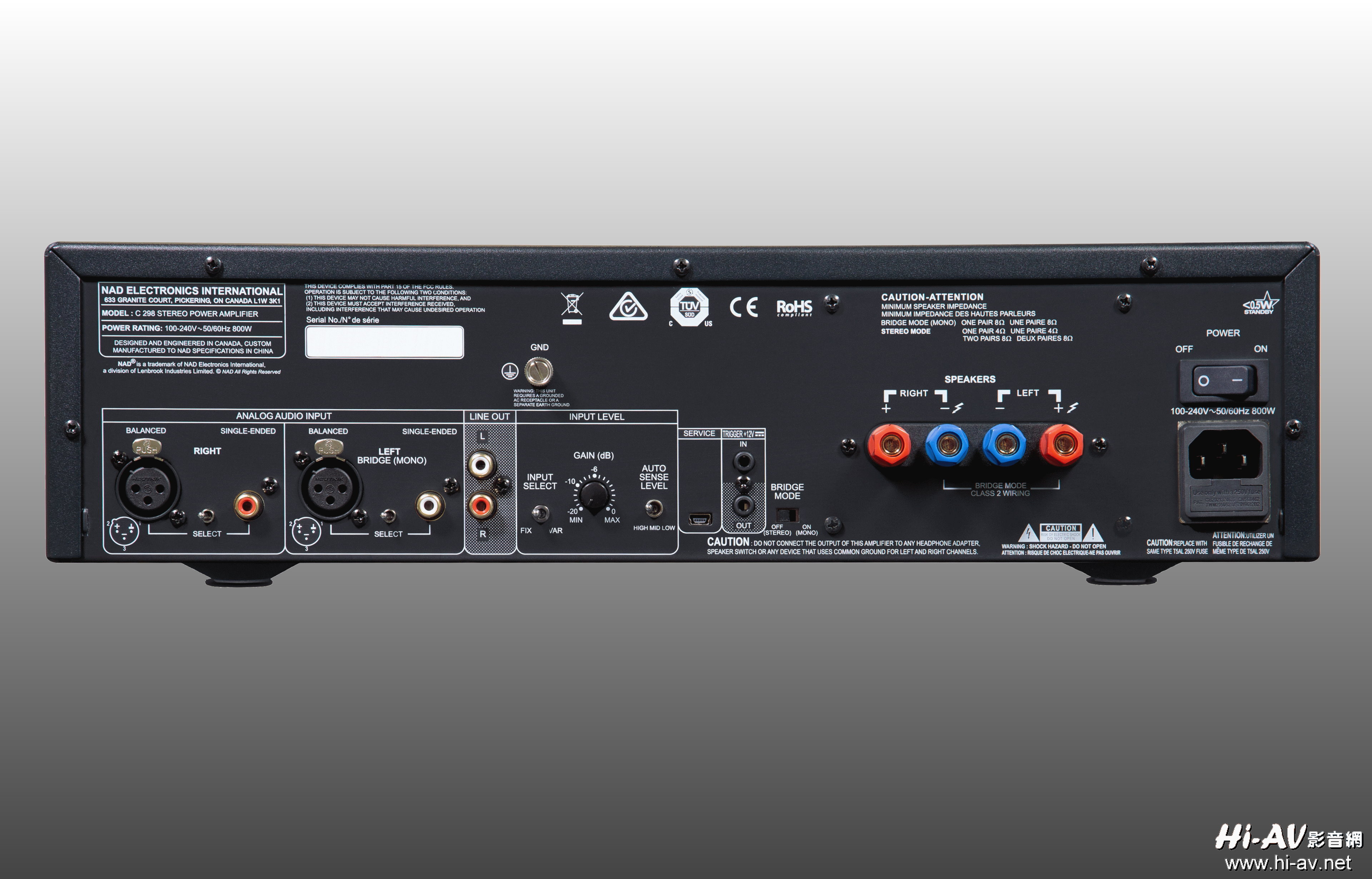

來看看NAD C 298後級的背板（各位可點擊上圖放大看個仔細），最左側是XLR平衡與RCA非平衡類比輸入各一組，兩者可透過撥桿切換選擇，由於NAD C 298內部為全平衡放大電路，當然盡量以XLR平衡輸入優先。再來是串接其他後級的類比音訊輸出（只有RCA非平衡一組），這組輸出可以透過右側的撥桿設定固定電平或可變增益輸出（從-20 dB至0 dB）。接著是本機從待機到自動激發起動的「自動感應電平位凖」（AUTO SENSE），共有HIGH、MID、LOW三段可切換，分別為3.7 mV、1.7 mV、0.85 mV三個不同的啟動電平。至於背板右半部，主要就是12V直流觸發輸入與輸出插孔、橋接模式撥桿與左右聲道的喇叭輸出端子。
非常著重電源供應與雜訊干擾隔離的NAD C 298內部

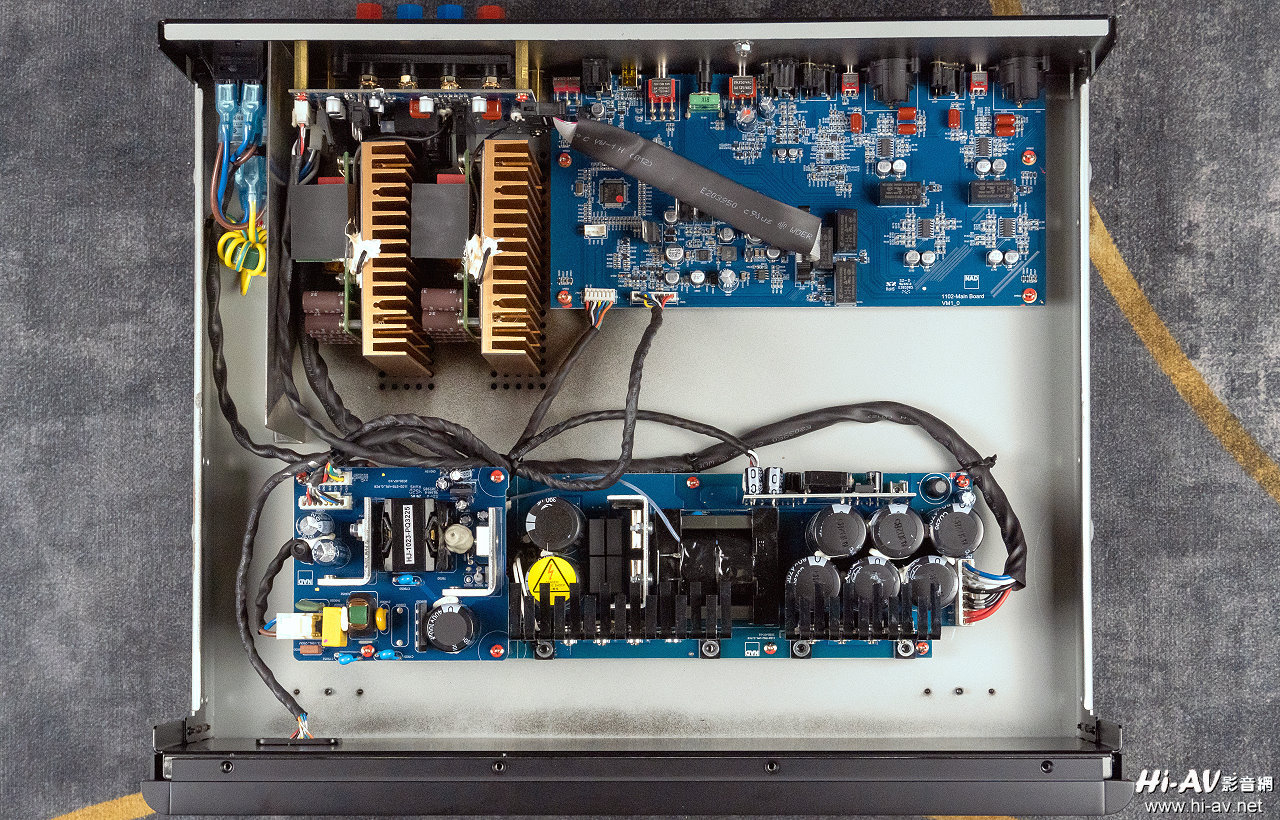

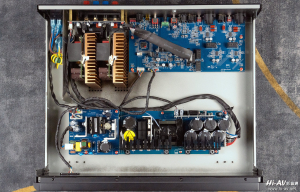

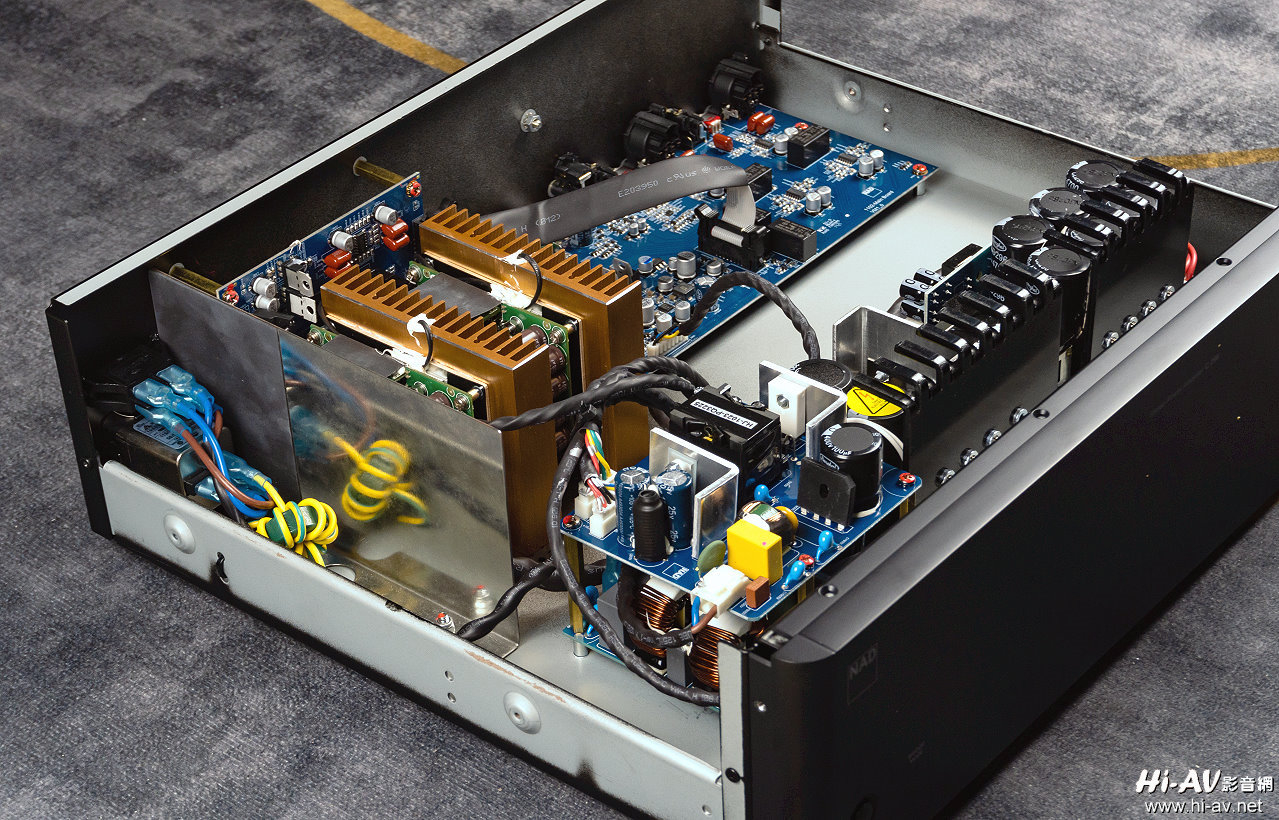

目前NAD C 298一機難求，這張以及以下的內部細節照片，是NAD台灣總代理「迎家」特別拆開機蓋拍攝提供《Hi-AV影音網》解說使用的，這應該也是NAD C 298機箱內部佈局的全球首度公開！可以看到本機非常注重電源供應與雜訊干擾隔離，機箱前半部那塊長長的電路板就是本機的電源供應處理部分（NAD獨家高效能FDP電源供應系統）。
外部交流電由背板左側的電源插座引入，可以看到NAD特別裝設了一大片金屬隔板，將交流電源線與旁邊的Purifi Eigentakt D類放大模組（有大型金色散熱片者）隔離。

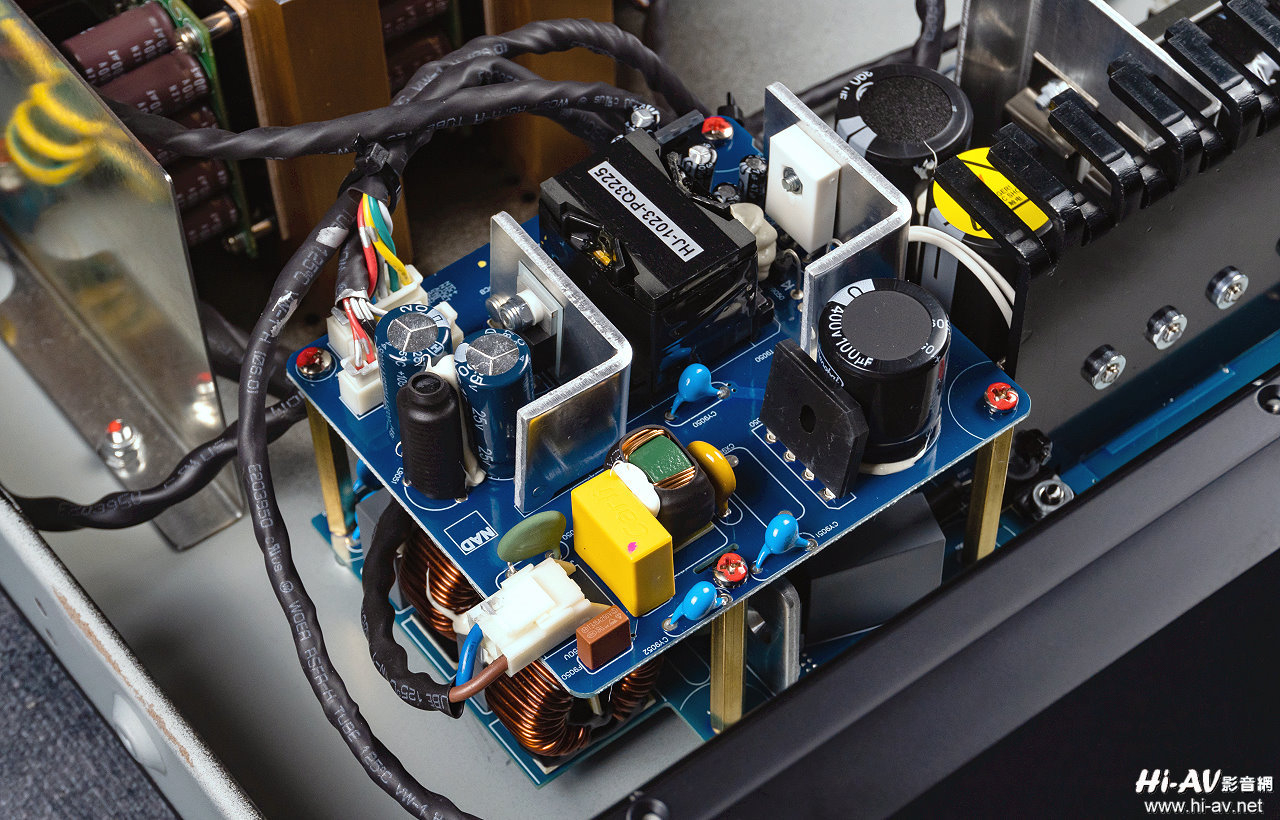

電源處理電路左側上方高處另有一片架高的電路板，其作用是提供NAD C 298機箱後半部那塊主電路板用電，由於所需供電的主被動元件數量不多，因此只需要這一小塊電源電路板就綽綽有餘了。
將架在上方的小電源電路板移開，可以看到底下這一整塊大電源電路板，都是為Purifi Eigentakt D類放大模組供電的，確保NAD C 298在大功率輸出時工作依然穩定。

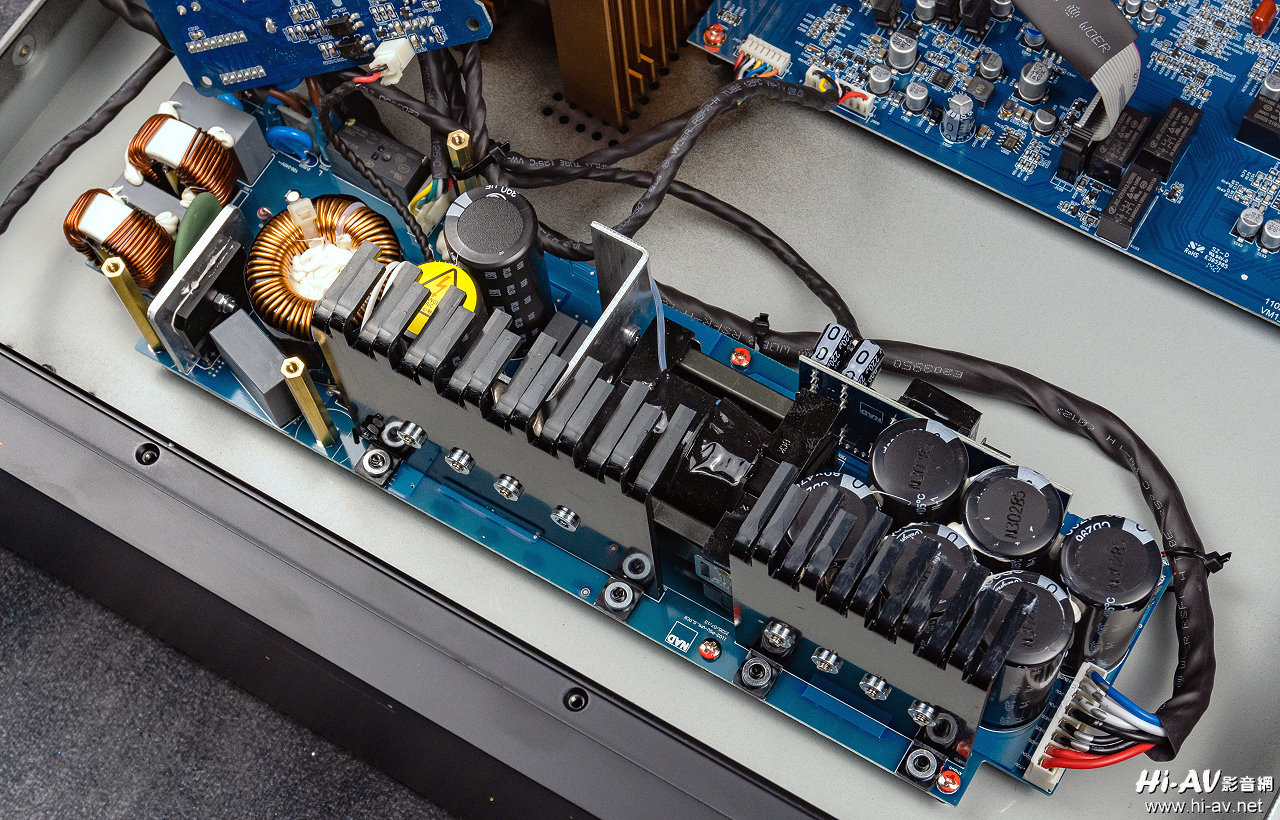

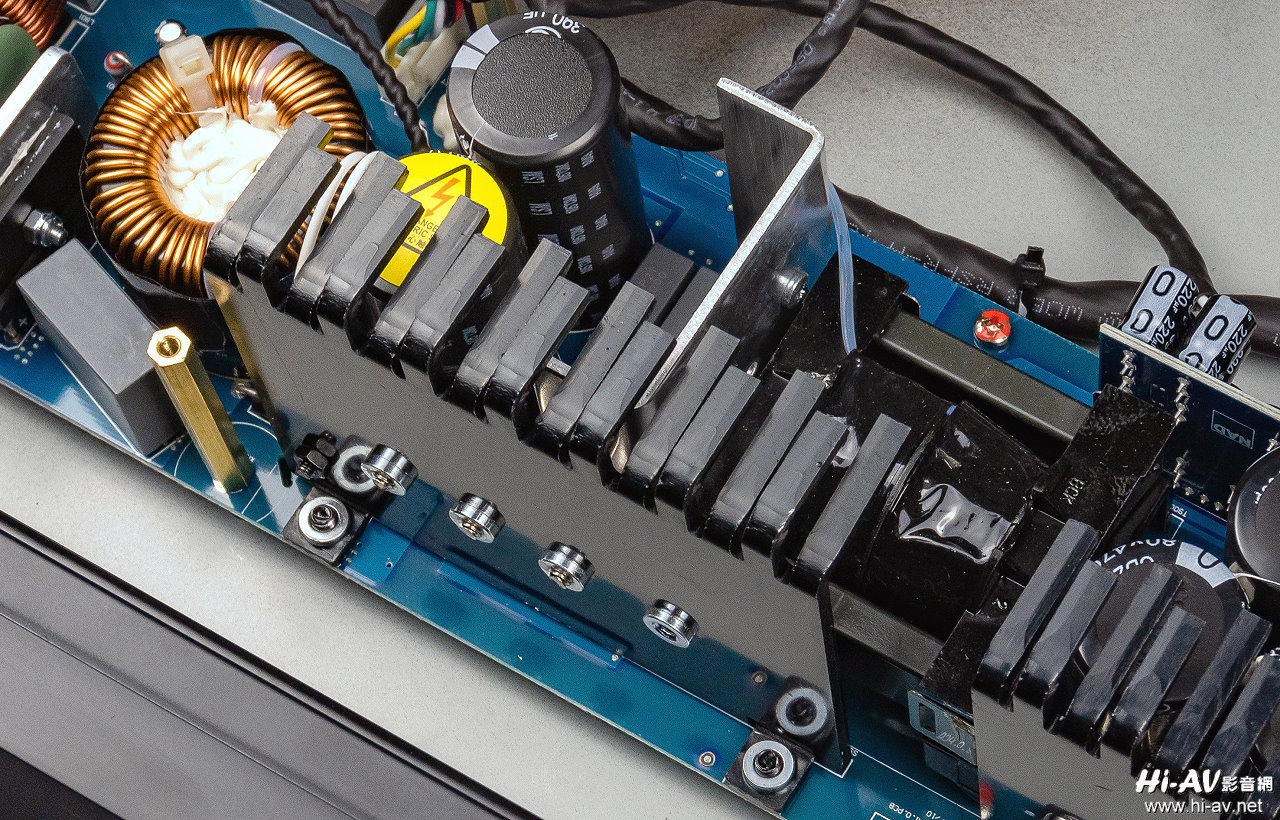

大電源電路板的中央與右側，各有一塊呈L形的黑色散熱片。從背面的螺絲可以發現，每片散熱片鎖固有四枚穩壓晶體。值得注意的是，頂部的散熱片是長短高低交錯的設計，此舉除了提高散熱效率之外，避免讓所有的散熱鰭片尺寸一致產生特定頻率諧震，也是NAD設計時的審慎考量。

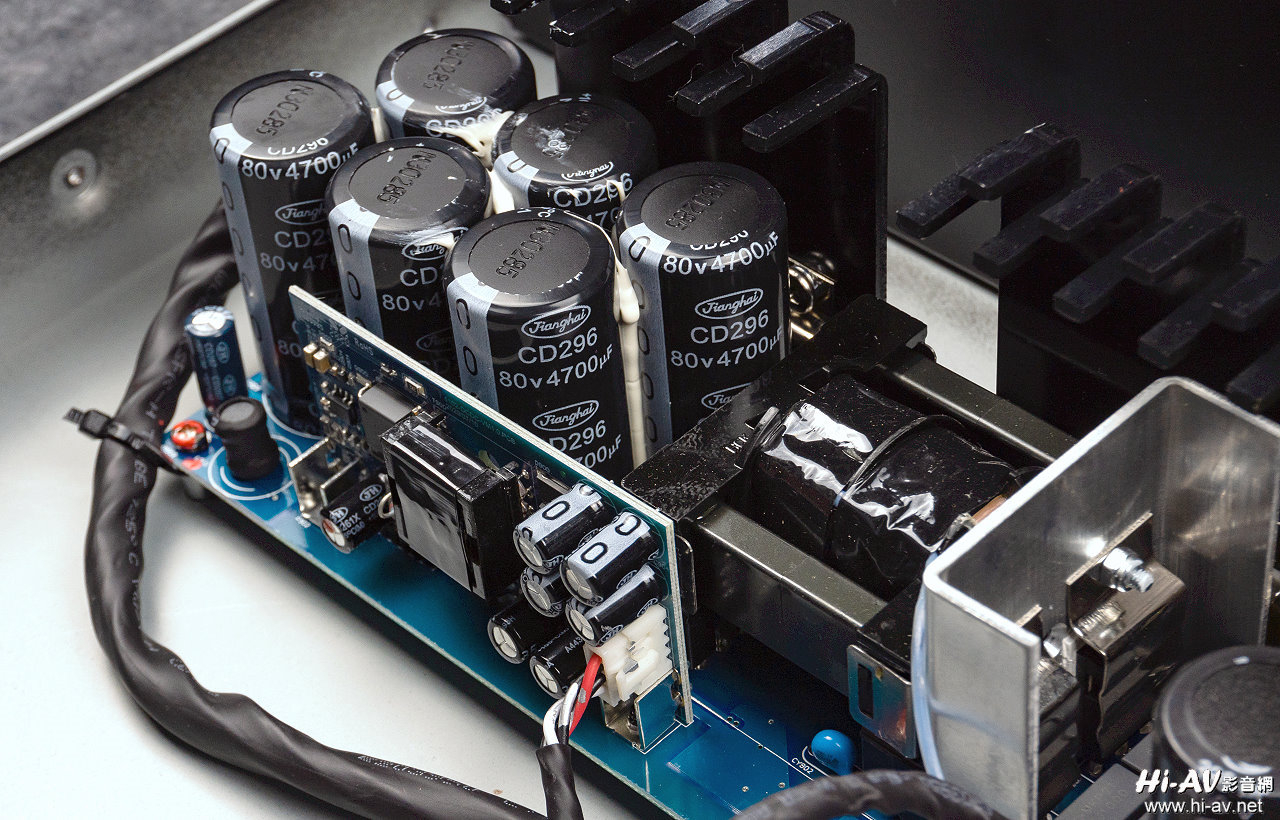

大電源電路板上電能暫存的濾波電容容量非常大，旁邊還有一塊豎立的電路板，如此立體化配置是為了讓電力供應的傳輸路徑更短。

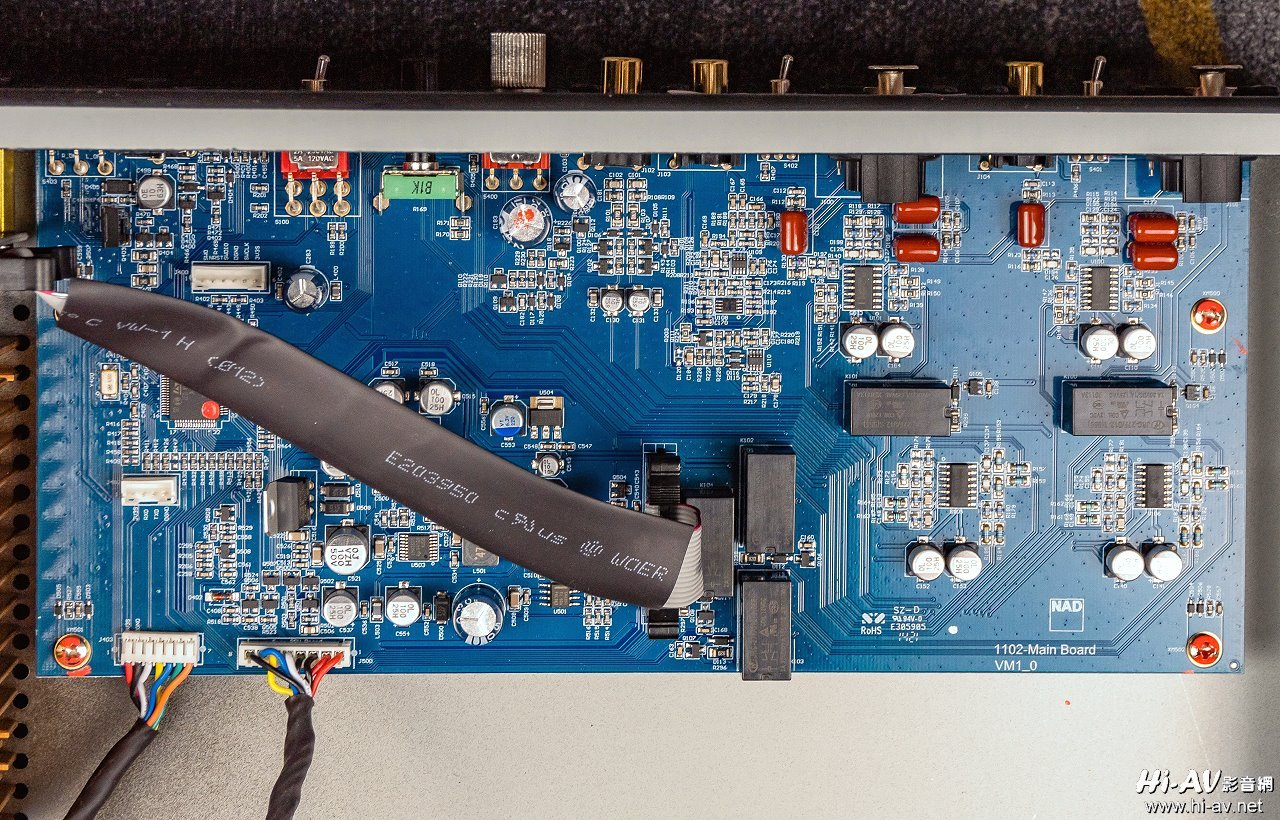

NAD C 298機箱後半段中右側這塊大電路板，負責本機的輸入及輸出連結。從大電路板中央下緣有一條醒目的排線，它負責將音樂信號送往照片左側的Purifi Eigentakt D類放大模組，在黑色熱縮套管裡還包覆了金屬薄膜隔離外界電磁雜訊。

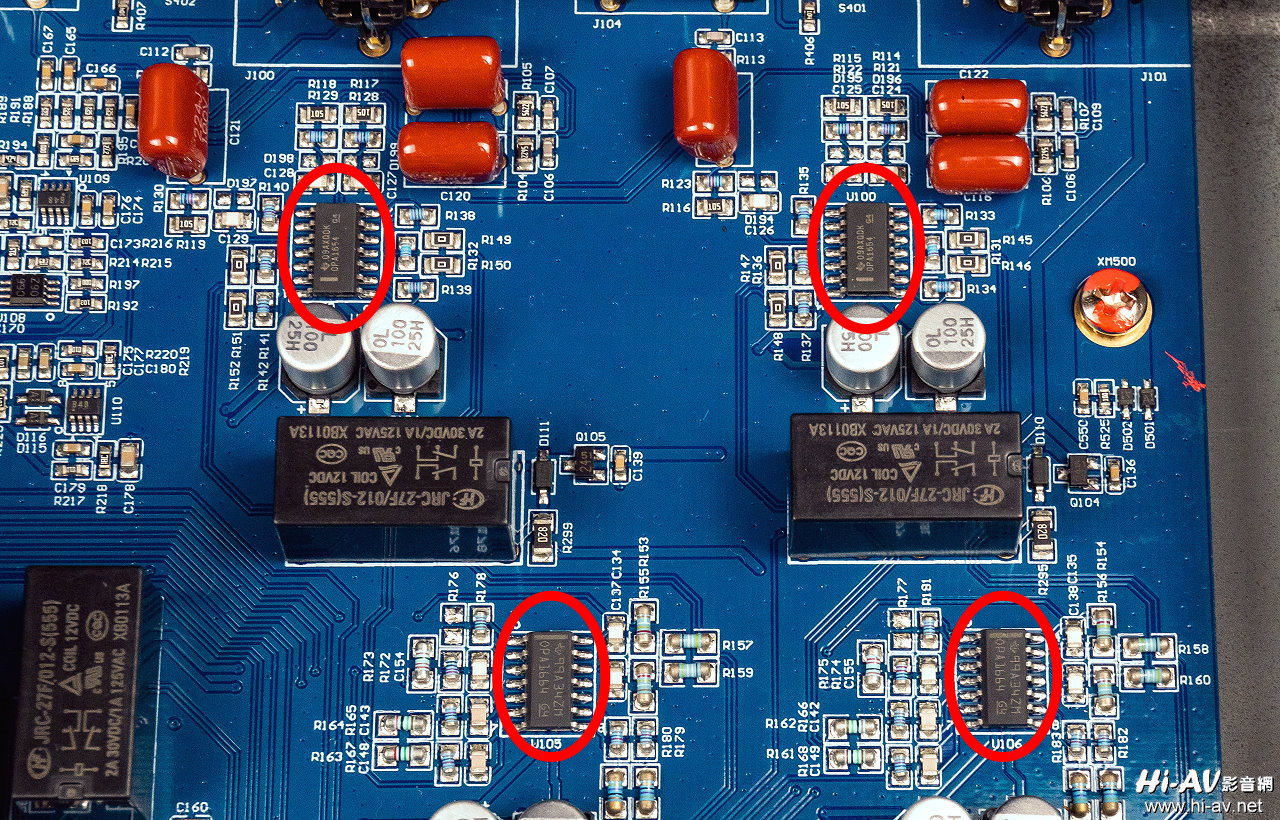

此大電路板右側三分之一區域，擔任前級擴大機送來音樂信號的初級放大處理。由上圖可見，左右聲道都是各自區分為兩大塊的平衡電路，分由兩組OP AMP運算放大晶片擔任主要工作。

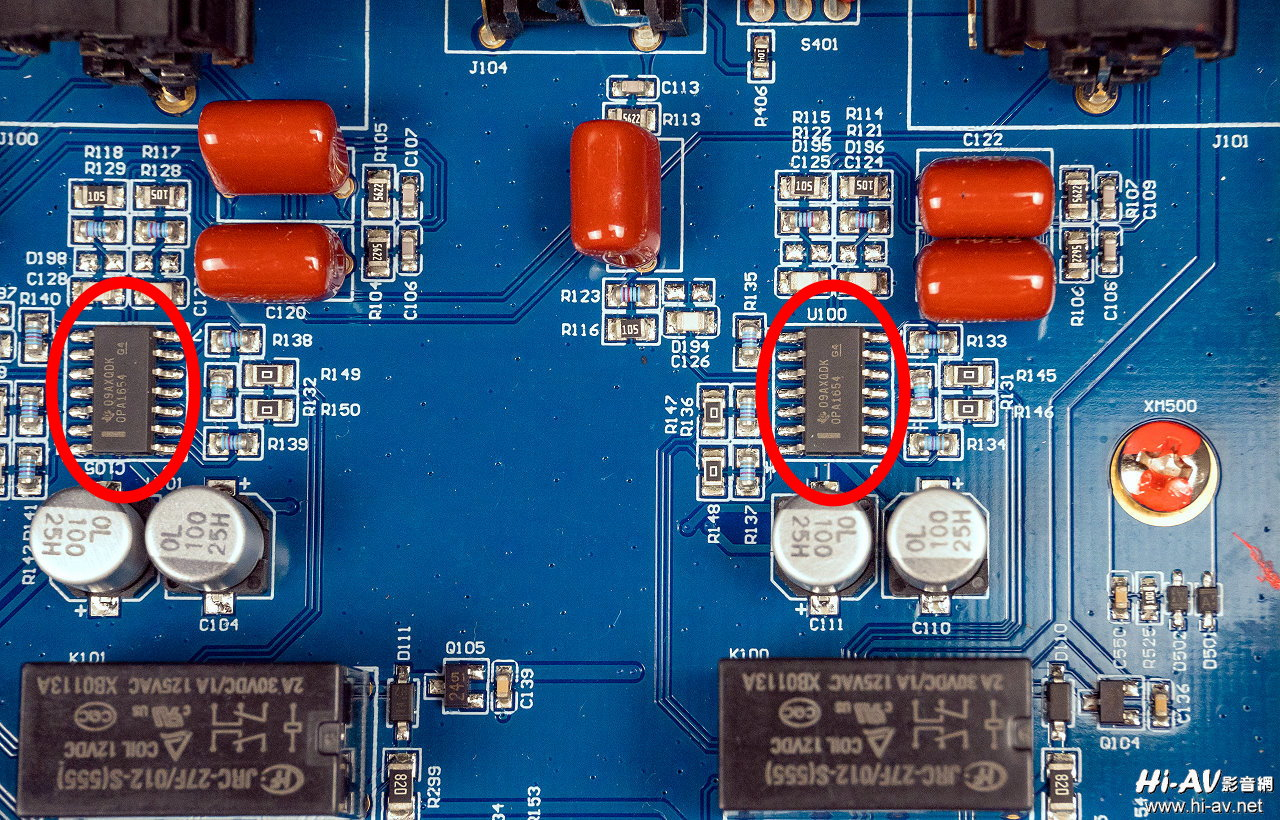

在比較靠近背板的部分，所使用的OP Amp晶片是TI德州儀器的OPA1654。

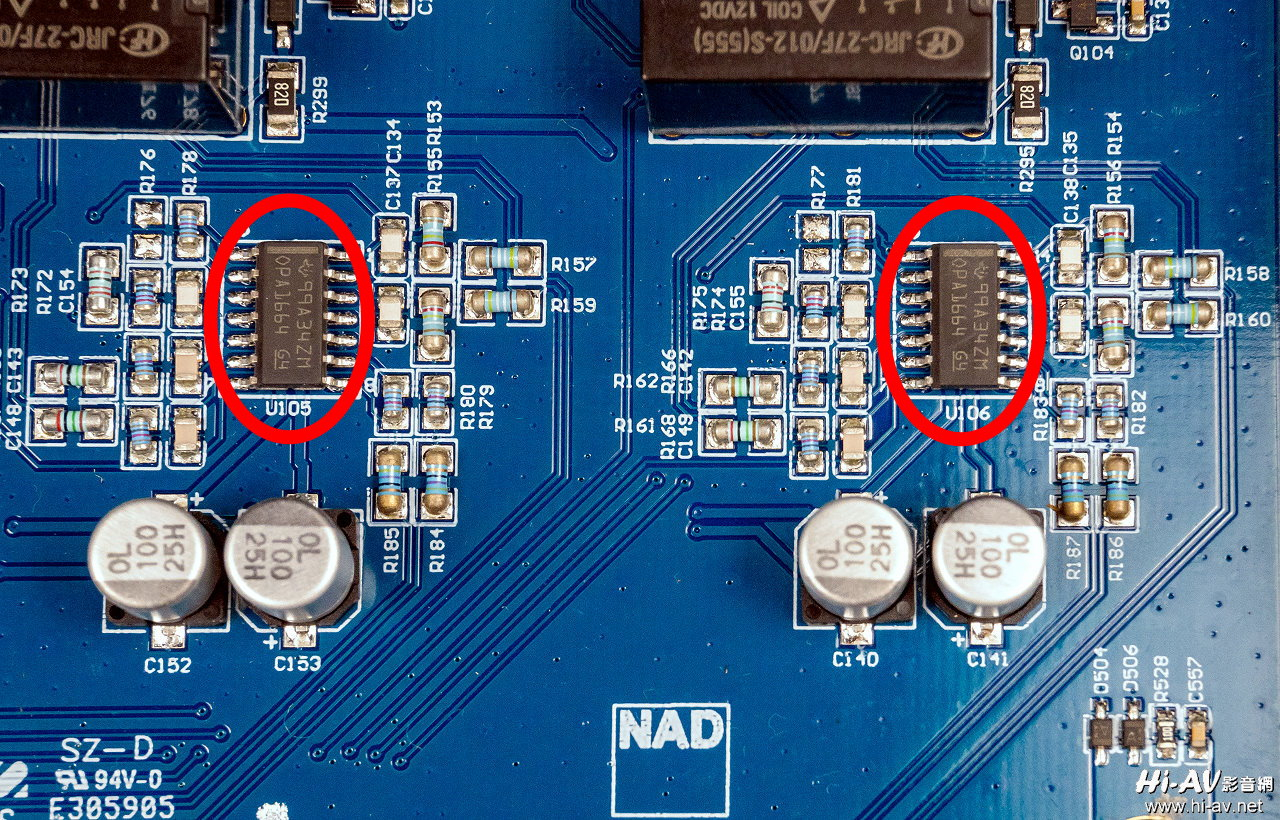

比較靠近機箱內側的兩枚晶片，則是TI德州儀器的OPA1664。

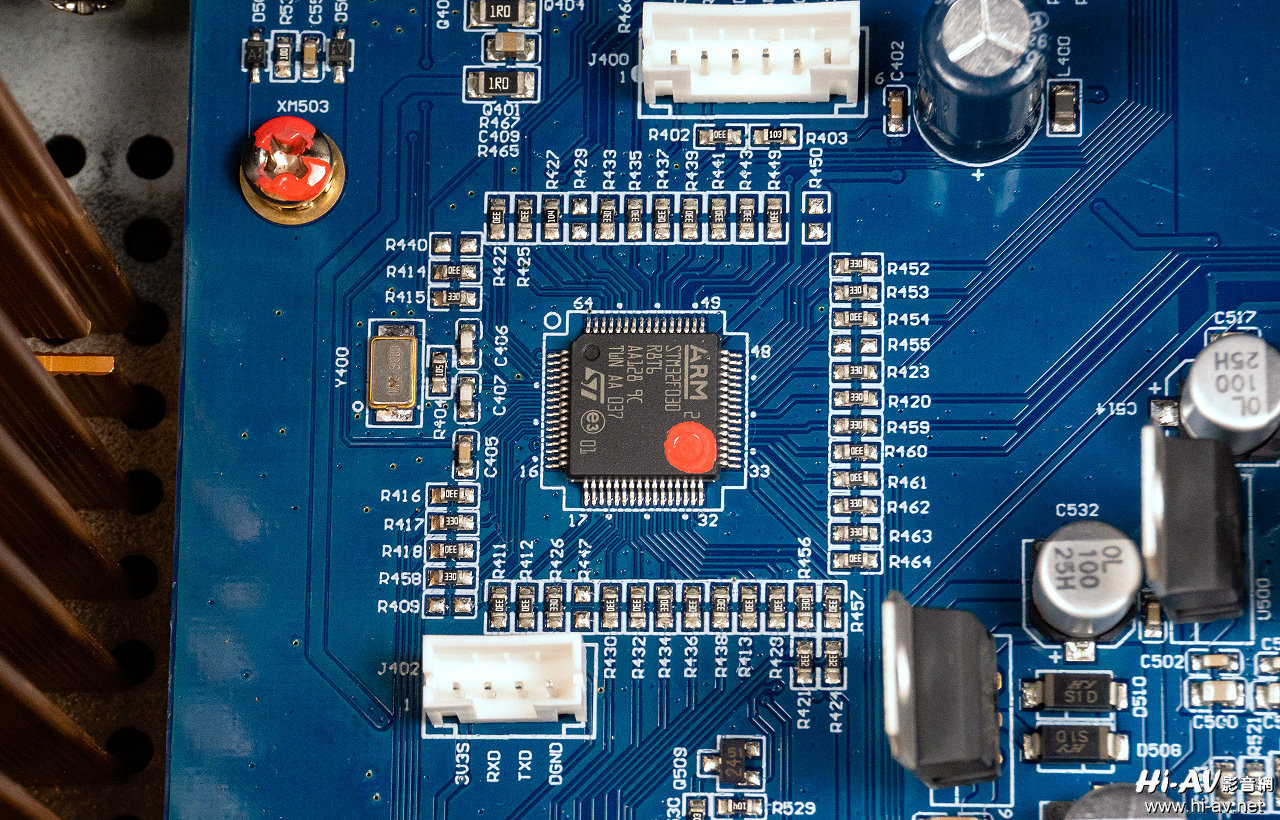

在大電路板左側，還有一枚ARM STM32FD30 32位元微控制器晶片。以「地緣」來看，推測其所負責的任務，應該是本機的可變增益輸出，以及「自動感應電平位凖」等任務。

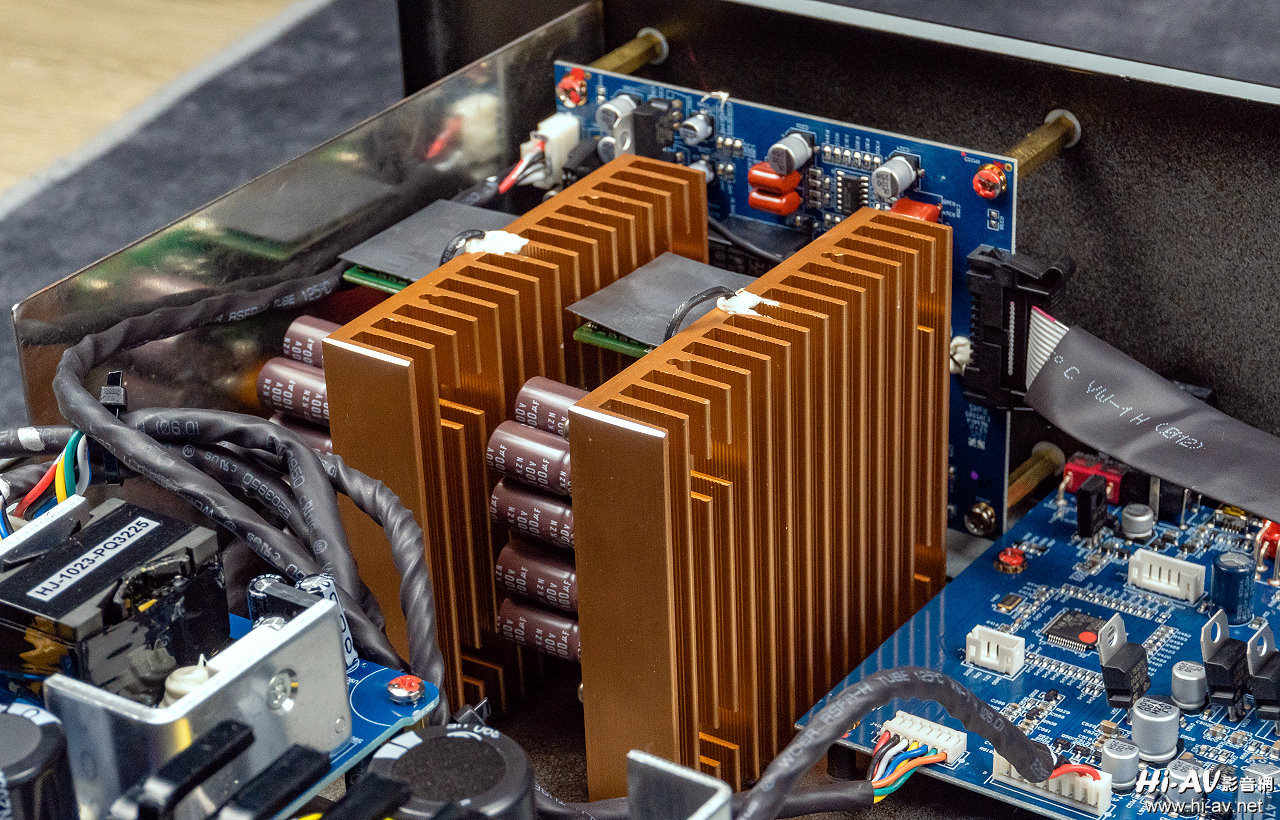

Purifi Eigentakt D類放大模組是左右聲道各自獨立的，每聲道各自裝設了一片金黃色散熱片。其實Purifi Eigentakt D類放大模組的效率極高、發熱量並不大，使用這麼大的散熱片有部分原因，是為了隔離來自右側大電路板的電磁干擾。

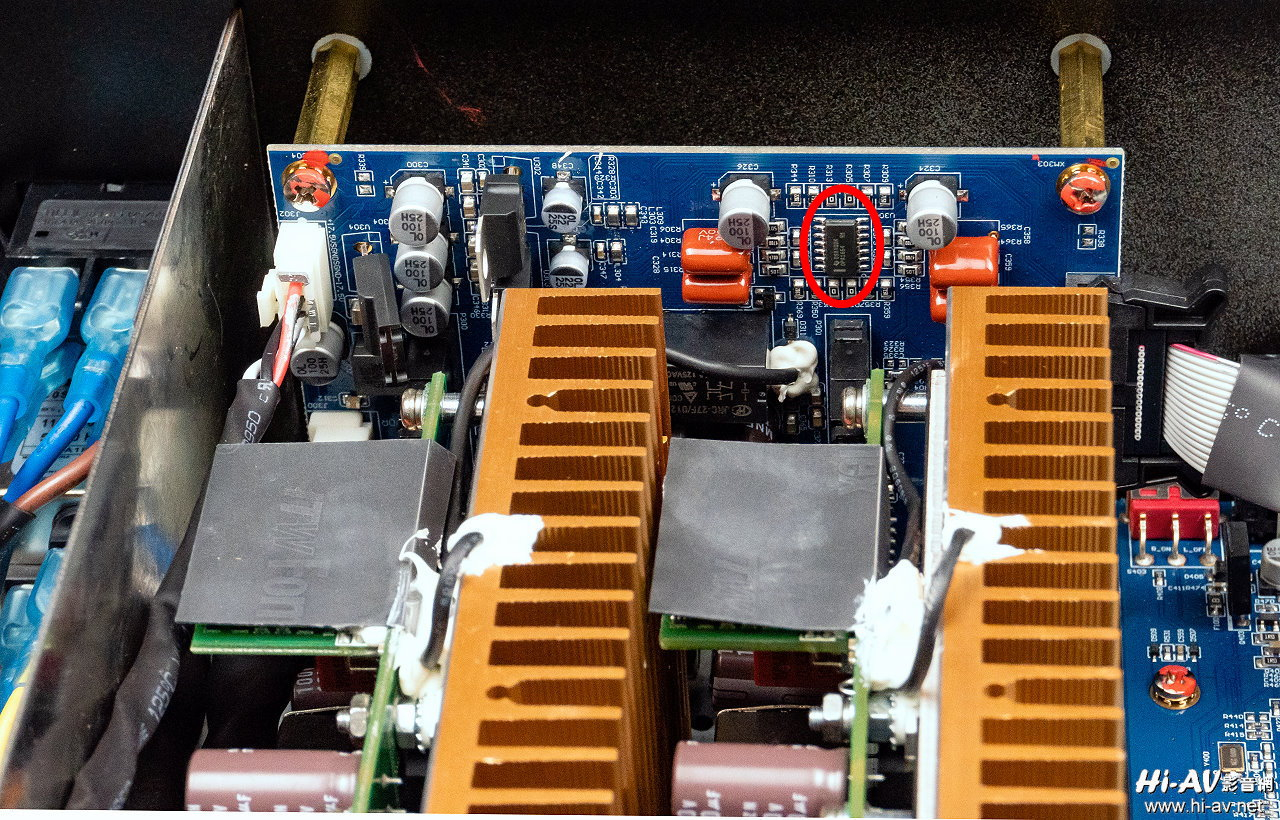

Purifi Audio公司目前的「Purifi Eigentakt D類放大模組」製品只有「1ET400A」一款，另有推出套件供其他廠家或個人玩家購買製作。「1ET400A」本身只是後級放大電路的「中段＋後段」，整個D類放大模組的增益為+13 dB，Purifi Audio建議在其前方再加上一個增益+14 dB左右的平衡緩衝放大電路，這就是各家廠商可以藉此調出不同音色特性的關鍵。上圖可以看到與背板平行的一塊藍色電路板，這就是NAD為C 298開發的前段平衡緩衝放大電路，橢圓形紅圈框起處有一枚TI德州儀器的OPA1654，可以想見電路板下半部應該還有相對應的OPA1664運算放大晶片。
失真超低、性能超優的Purifi Audio「Purifi Eigentakt D類放大模組」
由以上的分析，各位應該會發現「Purifi Eigentakt D類放大模組」就是NAD C 298後級的最重要核心，那麼「它」究竟有何厲害之處呢？過往Hi-End音響迷總認為D類擴大機的聲音偏冷、偏硬，除了功率大、體積小、發熱低之外沒別的好處。但其實上，早在十餘年前Bruno Putzeys 開發出UcD D類放大模組時，就已經將上述缺點掃除大半了，之後他所開發的Hypex NCore整體聲音表現更上一層樓，幾乎與傳統AB類放大電路無分軒輊，這也是NAD M10推出之後造成轟動的重要關鍵之一。

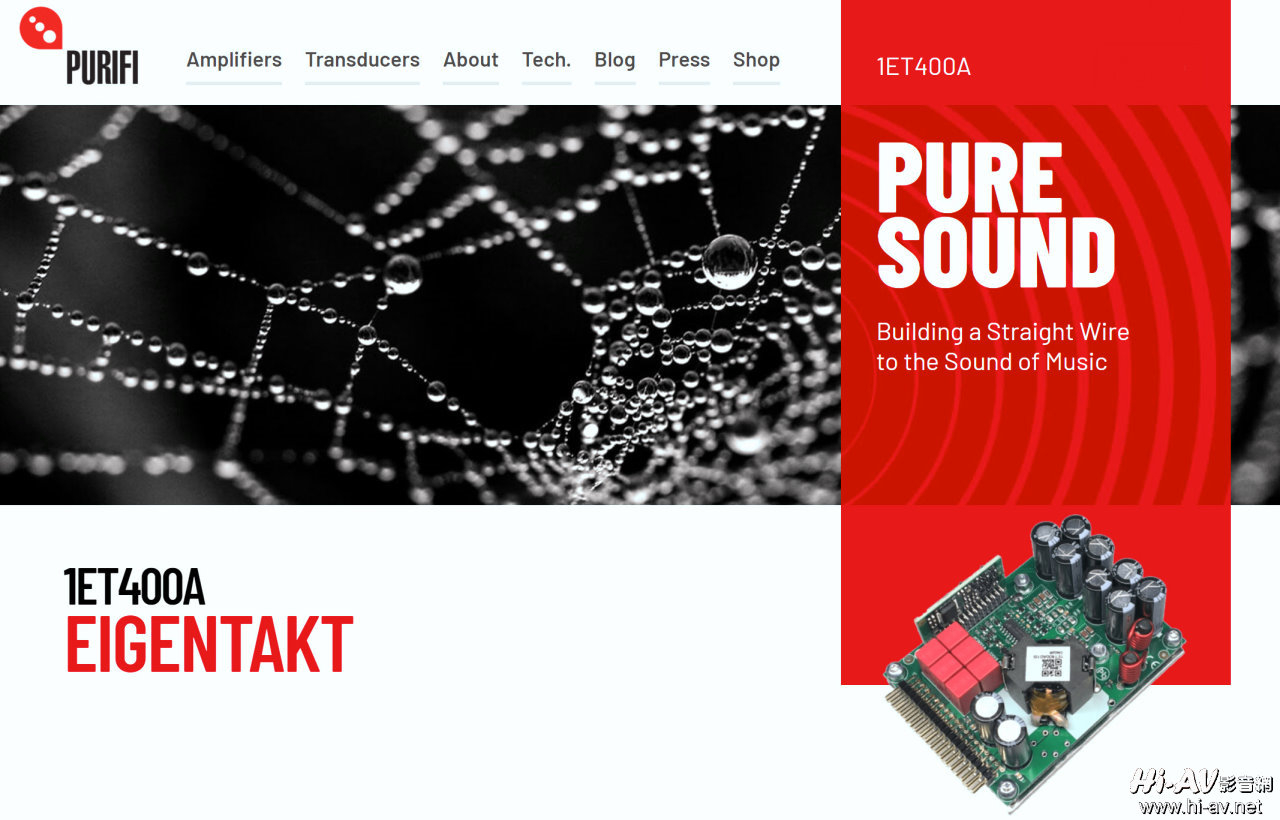

在2014年，Bruno Putzeys與Lars Risbo及Peter Lyndorf等人共同創立Purifi Audio，為的就是突破自己、設計創造出比Hypex NCore更完美的D類放大模組，也就是「Purifi Eigentakt D類放大模組」。從上方Purifi Audio官網的大圖，我們可以知道公司名字「Purifi」來自「Pure Sound」純淨音樂的意念，那麼「Eigentakt」有何含意呢？這個德文字意是「自帶Clock」，實質作法是自體振盪（self-oscillating）有負回授的D類放大電路，其實Bruno Putzeys過往UcD與Hypex NCore技術也是同樣的架構，但「Purifi Eigentakt D類放大模組」更加優化。
雖同樣運用「Purifi Eigentakt D類放大模組」，但NAD M33及C 298所公布的量測性能數據，與Purifi Audio的「1ET400A」模組相近卻略有差異，原因正是M33與C 298所搭載者是Purifi Audio為NAD特別客製化的。接著，我們就從Purifi Audio所公布「Purifi Eigentakt」的量測圖表，來瞭解NAD C 298的「Purifi Eigentakt D類放大模組」有多麼厲害！

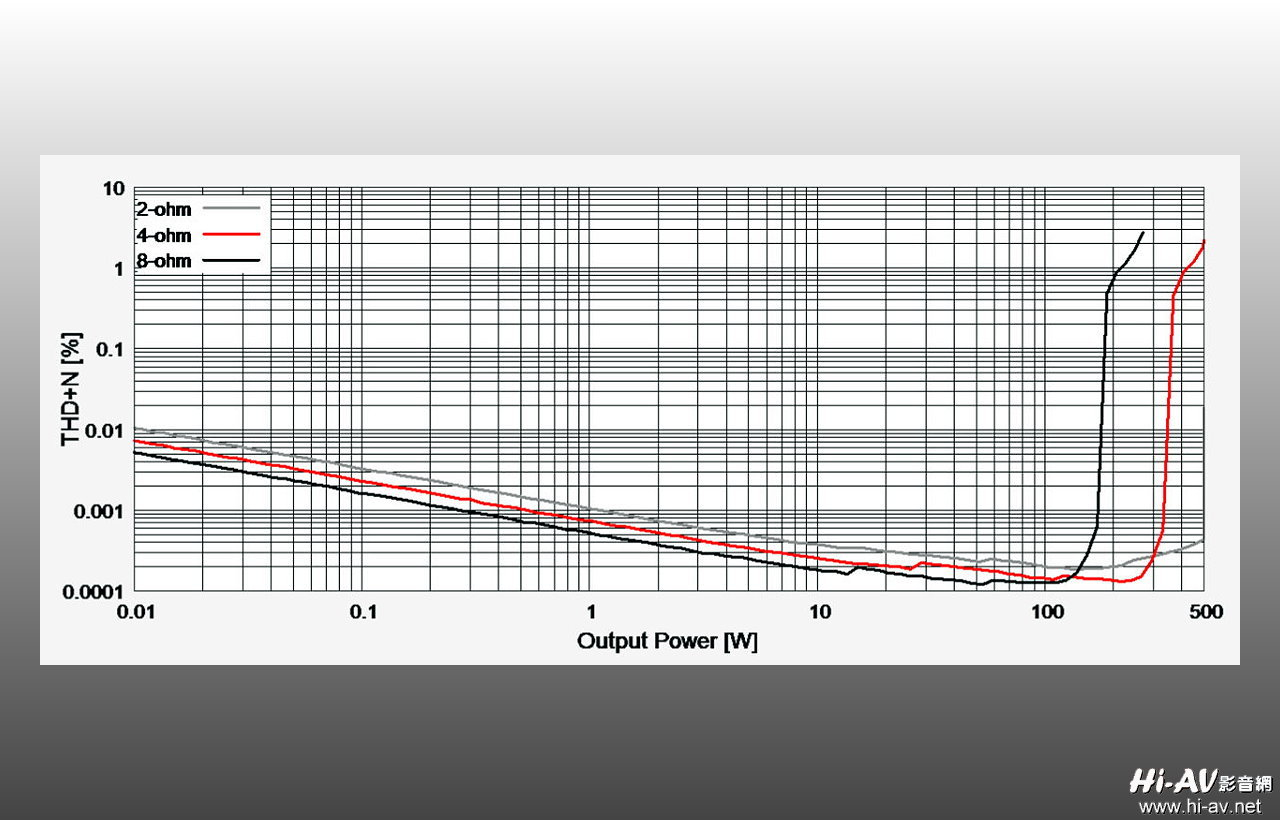

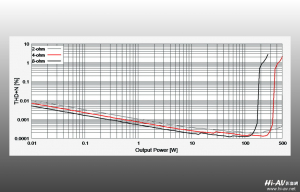

請看看上圖，無論8歐姆、4歐姆或2歐姆負載時，在150瓦高功率輸出以下，「Purifi Eigentakt」放大模組的總諧波失真都在0.0002%以下，而且是在0.01瓦輸出時就低於0.01%，隨著輸出功率增加還逐步降低，直到接近最大輸出功率時才大幅爬升（但依然在3%以下），整體失真率確實非常低。

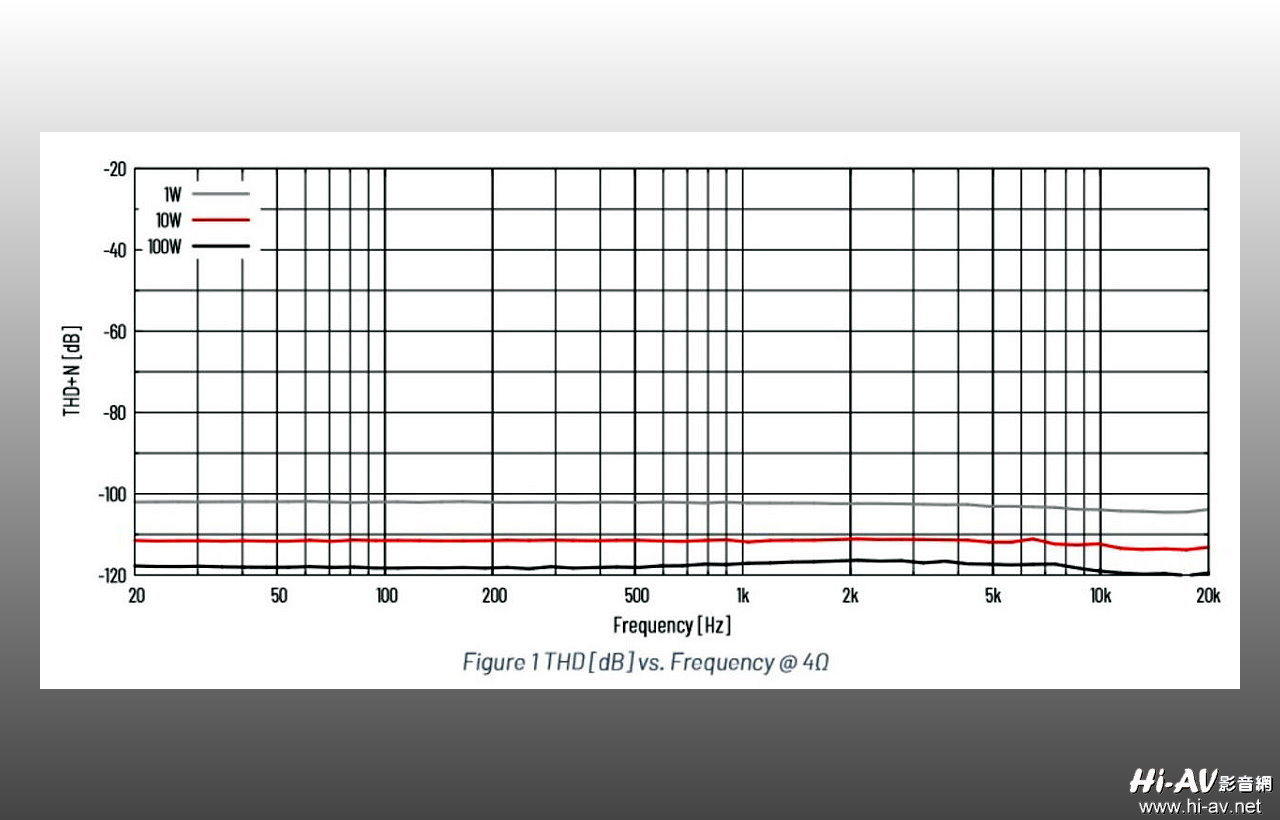

來看看「Purifi Eigentakt」在1瓦、10瓦及100瓦功率輸出的全頻段諧波失真曲線，可以看到全頻段都在-100 dB以下，100瓦功率輸出時更是逼近-120 dB。過往D類放大電路讓人有偏冷、偏硬的感受，最大關鍵就在於高頻部分的諧波失真過大的緣故，但是請看看「Purifi Eigentakt」在高頻部分的諧波失真甚至還低於中、低頻哩。

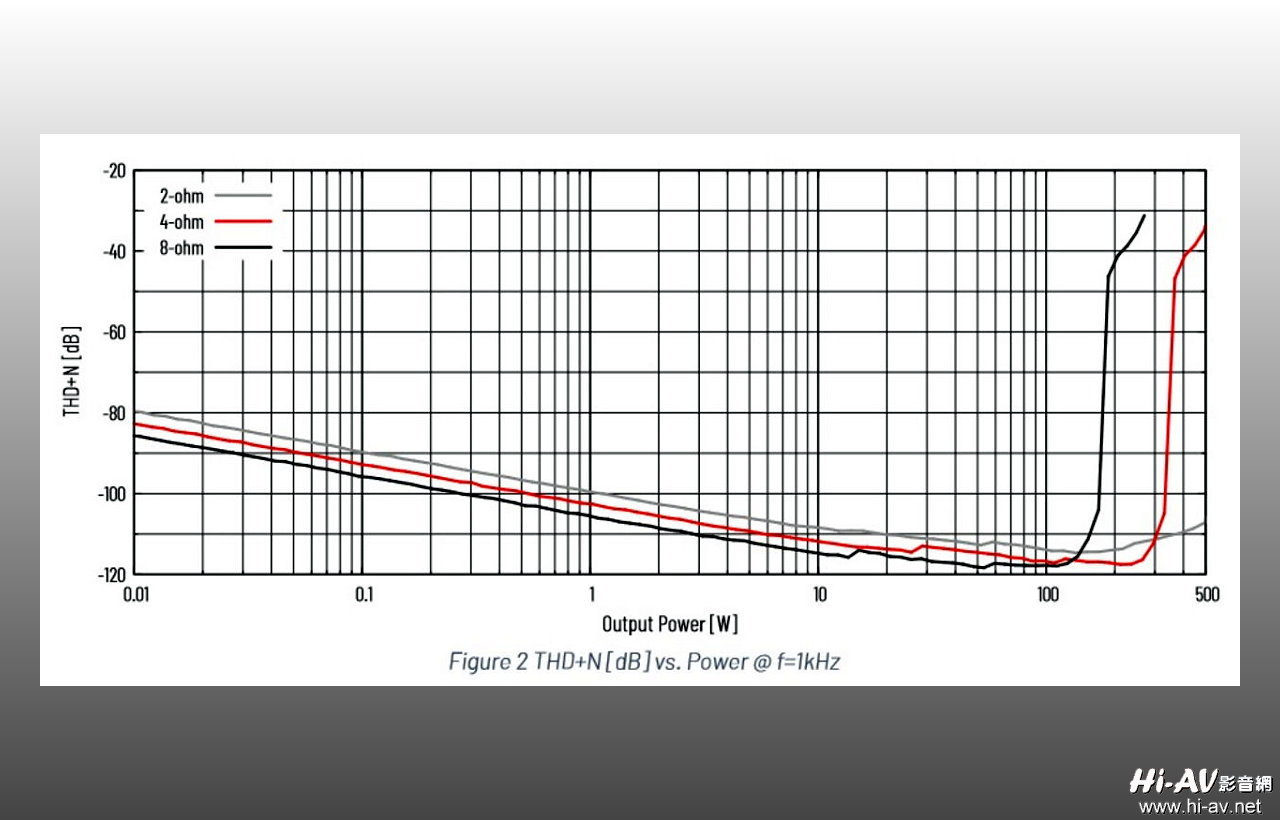

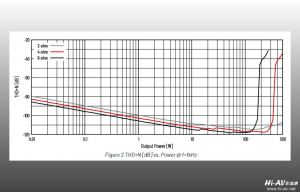

這是「Purifi Eigentakt」於8歐姆、4歐姆或2歐姆負載時輸出功率與總諧波失真的量測曲線，縱軸部分以dB數值表示，可以看到在接近滿功率輸出（例如8歐姆負載185瓦）的總諧波失真都在-80 dB以下，在1瓦至100瓦範圍內更是全都低於-100 dB，這實在是非常驚人的超低失真數值。

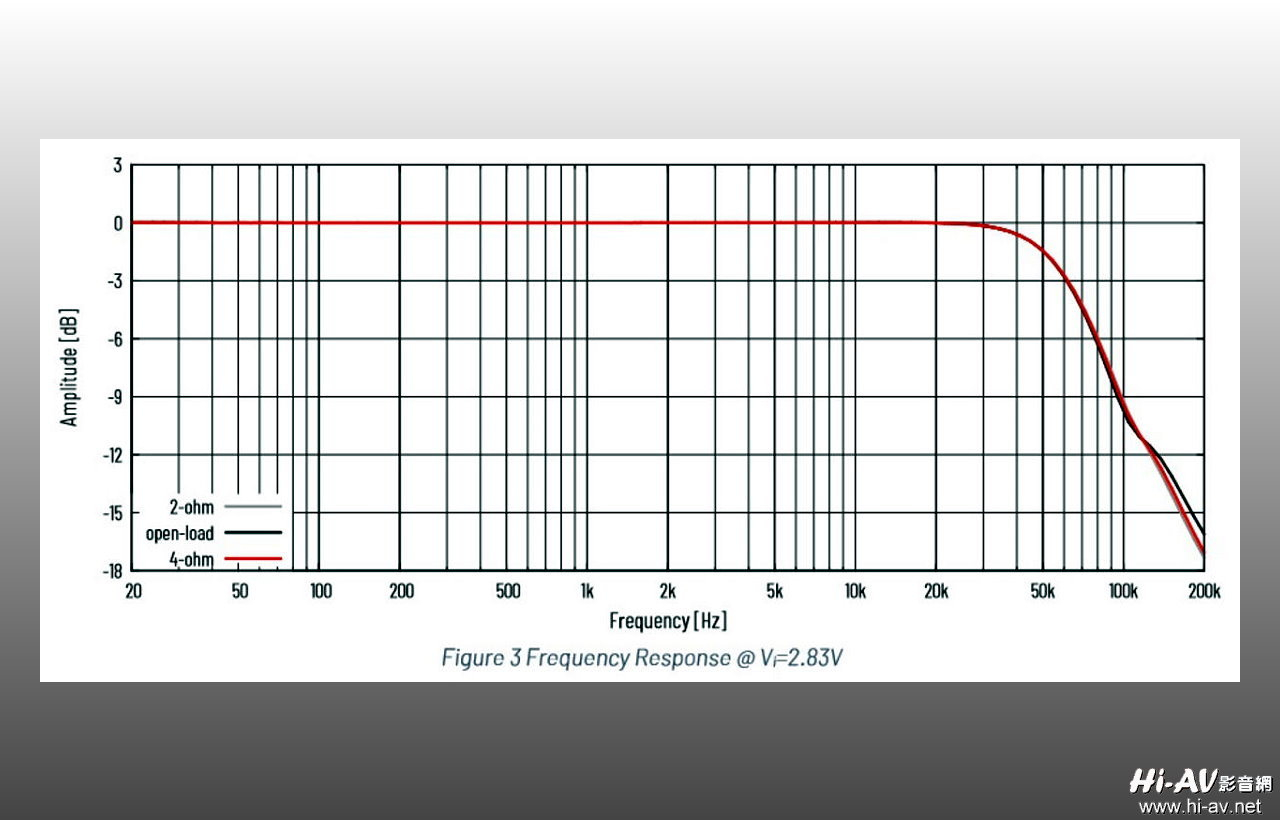

接著看看「Purifi Eigentakt」在1瓦（2.83V）輸出時全頻段的放大曲線，可以看到從20 Hz至 30 kHz幾乎是完全平直的一條直線。

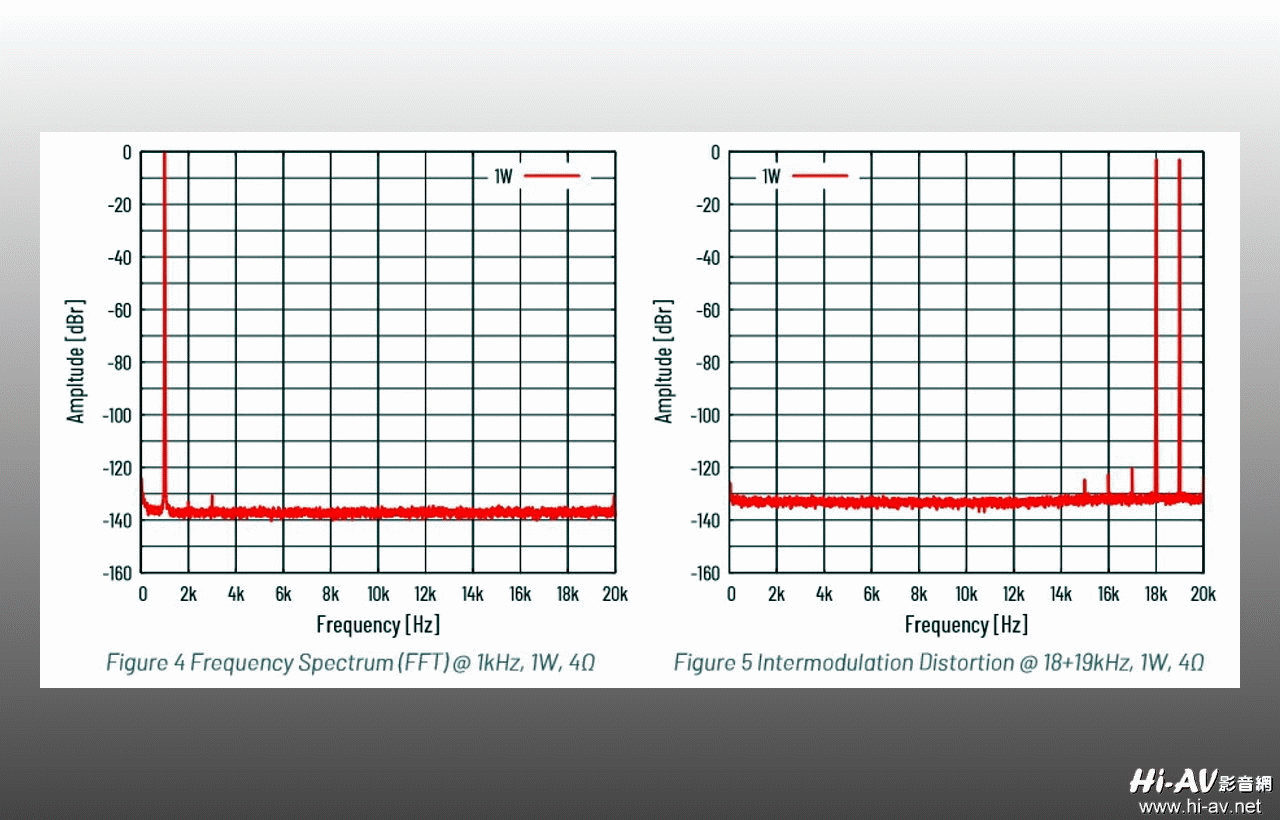

最後是「Purifi Eigentakt」以1 kHz訊號輸入，在1瓦、10瓦及100瓦功率輸出時，所量測得到的FFT頻譜（左），以及18 kHz+19 kHz訊號輸入的互調失真圖表。我們可以看到，「Purifi Eigentakt」在1 kHz倍數的諧波與18 kHz+19 kHz訊號所引發的諧波（左圖除了1 kHz以外的突起，以及右圖除18 kHz與19 kHz以外的突起）都相當低微。這表示「Purifi Eigentakt」排除「非輸入音訊所產生失真」的性能非常高，也顯示更能忠實傳真地重播音樂內容。
由以上「Purifi Eigentakt D類放大模組」的各個量測圖表，可以得知其超低失真、超高傳真的音樂重播能力，。了搭載「Purifi Eigentakt D類放大模組」，且由NAD獨家高效能FDP電源供應系統加持的C 298後級，只要再搭配NAD C 658串流DAC前級與一對喇叭，就可輕鬆愜意地沉浸於美妙音樂的擁抱。
