燒機深入研究－Wharfedale Diamond 12系列

創立於1932年的Wharfedale，是英國及全球歷史最悠久的Hi-End音響品牌之一，且由於該廠專注於揚聲器領域並以提供物超所值的產品為宗旨，即使近兩年前推出全新Elysian系列旗艦喇叭，在相近價位帶依然是無比超值的存在，也因此創廠近90年來Wharfedale始終是物超所值的美聲代表。

而在Wharfedlae旗下產品線裡，在1981年推出第一代的Diamond系列無疑是最富盛名的中堅主力，以小巧堅固的音箱、輕巧剛性的振膜，重播反應快速的紮實音色。在適逢Diamond系列推出40周年之際，Wharfedale以全新單體及低共振音箱設計，推出最新一代Diamond 12系列，帶來更晶瑩剔透、光芒璀璨的鑽石美聲。

Diamond 12系列所搭載單體為全新設計

Diamond 12系列有Diamond 12.0、Diamond 12.1、Diamond 12.2等三款書架式喇叭，以及Diamond 12.3、Diamond 12.4兩款落地式喇叭與Diamond 12.C中央聲道喇叭，除了兩聲道音樂聆賞之外，也能很便利地依據環境建構多聲道家庭劇院喇叭系統。嶄新的Diamond 12系列特別邀請到執掌德國FinkTeam、從事揚聲器設計已有超過30年資歷的Harl-Heinz Fink共同開發，讓Diamond 12系列展現更勝以往的優異音樂及電影音效重播表現。

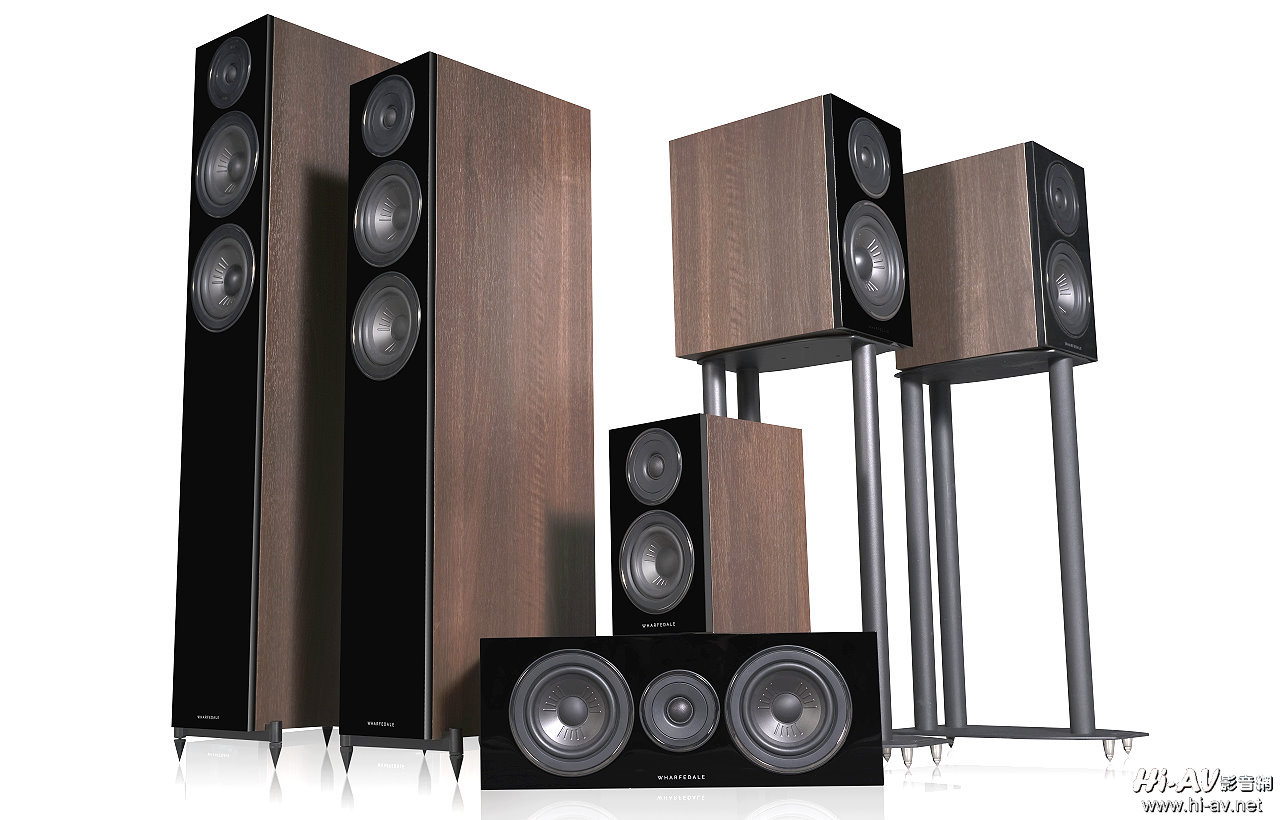

從上面這張家族照片，可以看到Diamond 12系列很明顯具備音箱深度較深的特徵，像是Diamond 12.3與Diamond 12.4的音箱深度就分別達到320mm與350mm，各自是音箱寬度180mm及200mm的1.78倍與1.75倍；不過，相較於此，全新設計的單體與低共振音箱，更是Diamond 12系列全新進化之關鍵。

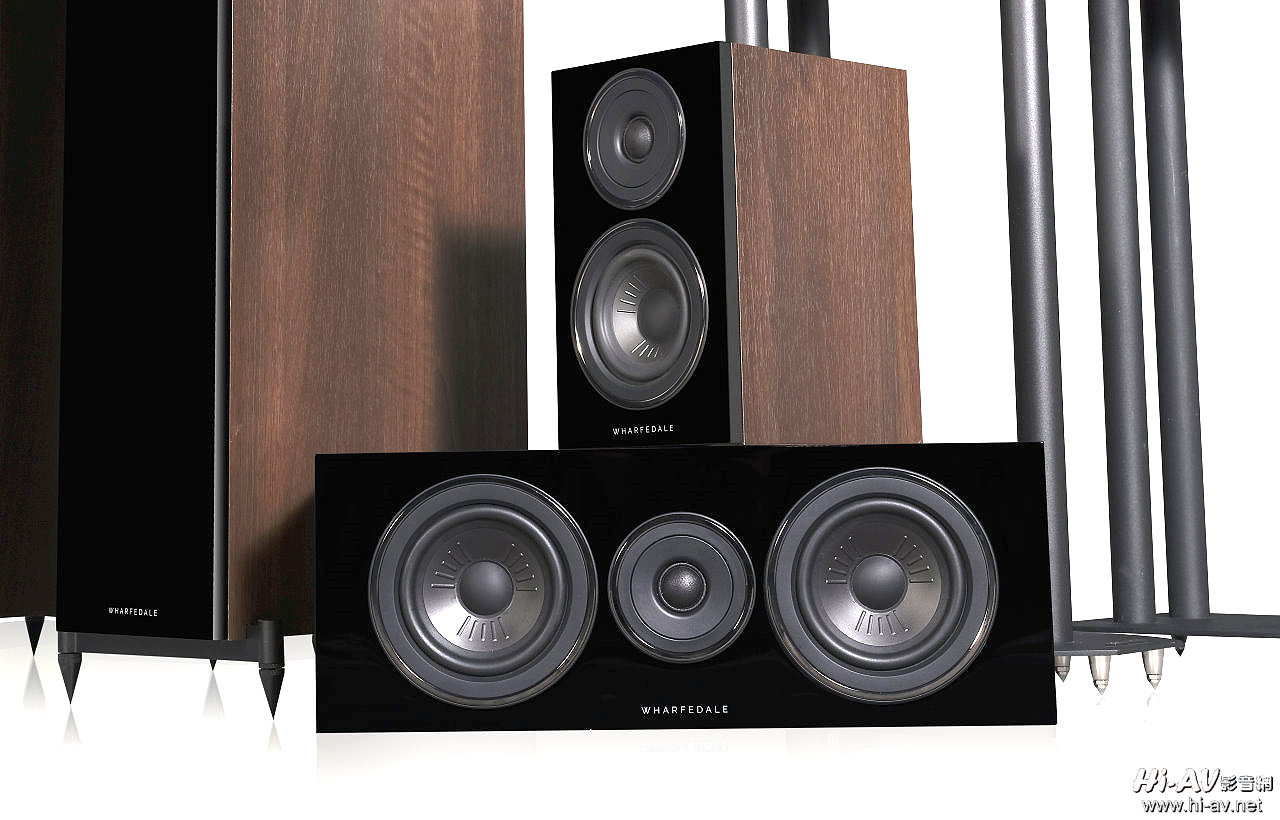

把前一張家族合照拉近一點觀察，可以看到Diamond 12落地款底部與書架款的喇叭架都裝有抑震腳釘，喇叭本體部分前障板與音箱是分離的組件，而單體周圍則看不到鎖固螺絲，整體外觀視覺感受相當典雅。

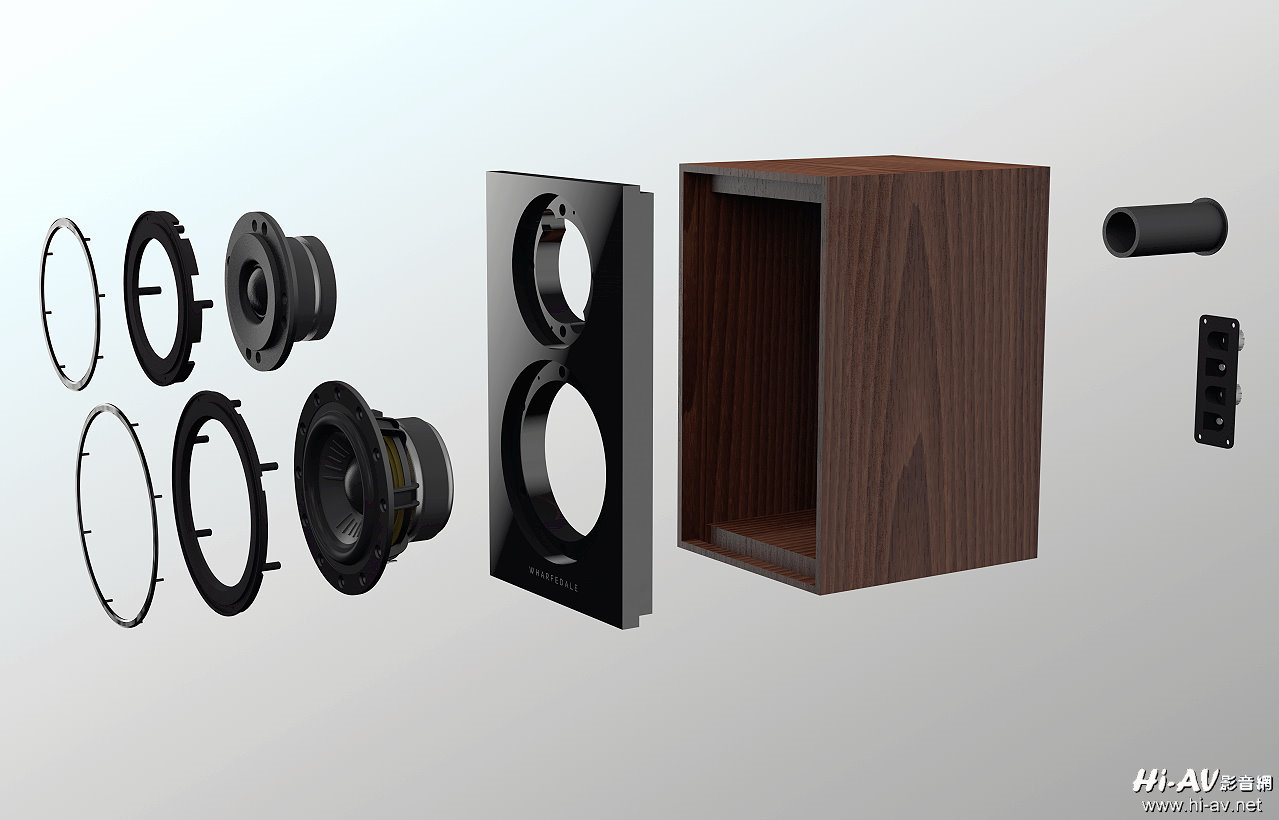

Diamond 12系列除了Diamond 12.C中央聲道喇叭為密閉式音箱之外，其餘五款皆為低音反射式設計（低音反射管位於背板）。從上面這張Diamond 12.0的主結構分解圖，可以看到Diamond 12系列有加厚的前障板，高音與中低音單體前端有額外的鎖固框架與蓋板，因此前障板外觀完全看不到單體的鎖固螺絲。

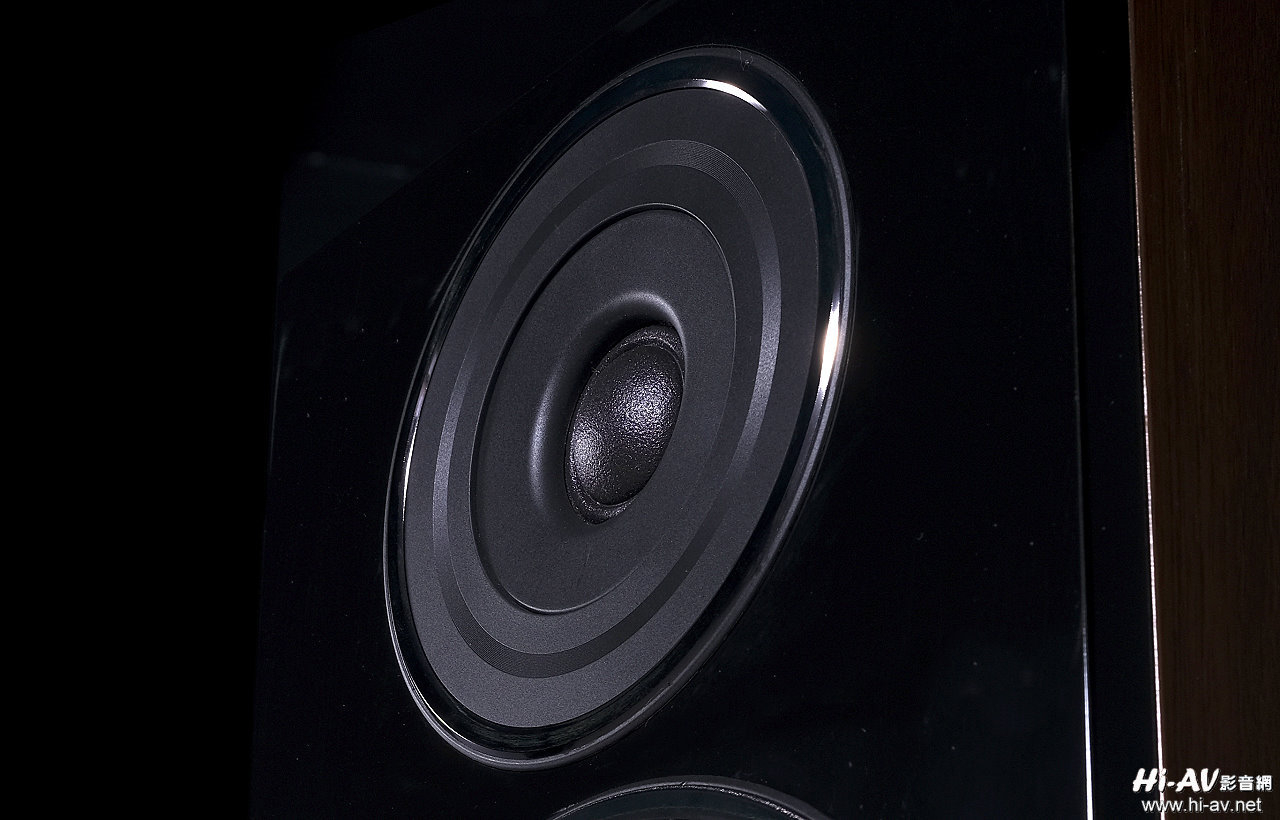

Diamond 12系列六款喇叭都配備相同的1吋Textile編織絲質軟半球振膜高音單體，並使用雙層鋁合金框架穩固鎖定。從特寫照片可以看到編織聚酯振膜表面有特殊塗層，周圍框架是「淺號角」設計，能有更均勻的聲波全方位擴散效果。

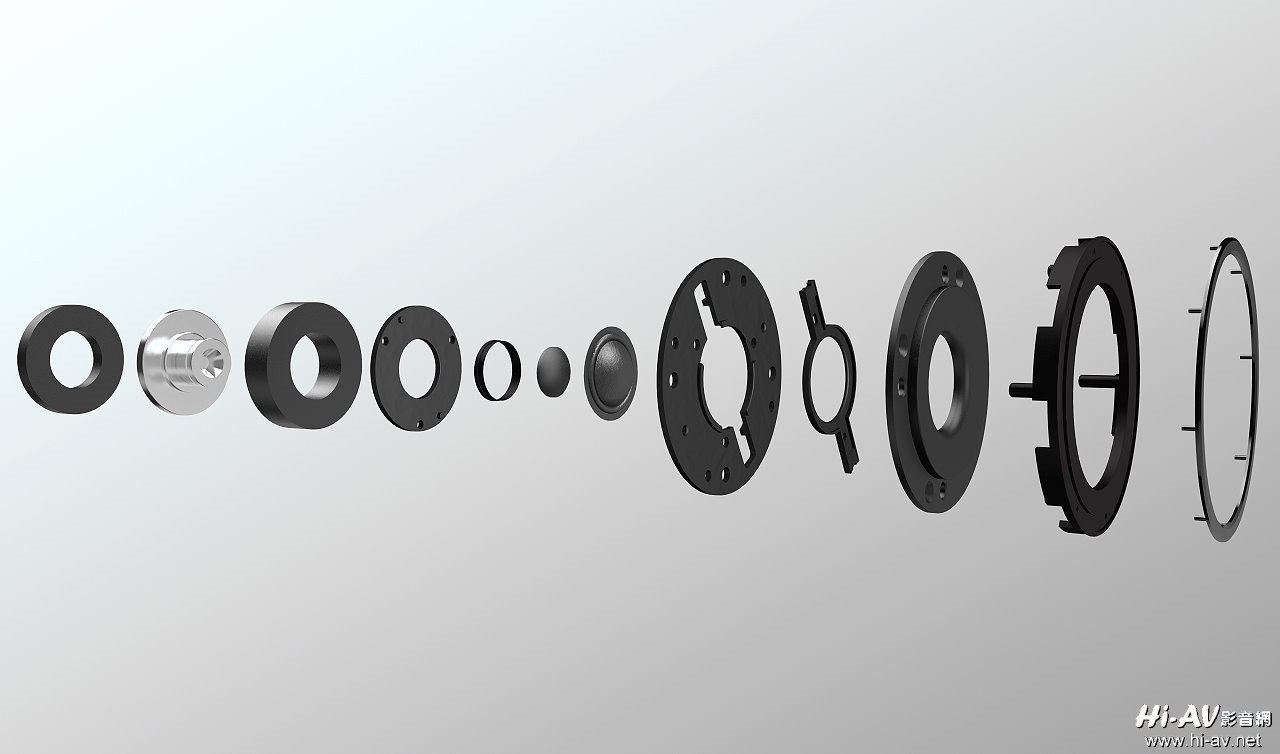

這是Diamond 12系列高音單體的組件解剖圖，可以看到前後兩組磁鐵之間夾有鋁補償環，能夠降低音圈工作時的電感變化及電磁系統的「互調失真」。右側可見高音單體本體之前的兩層鋁合金固定框架，能有效地抑制高音單體外框之震動，讓高音單體振膜所發出的微弱音訊細節更清晰。

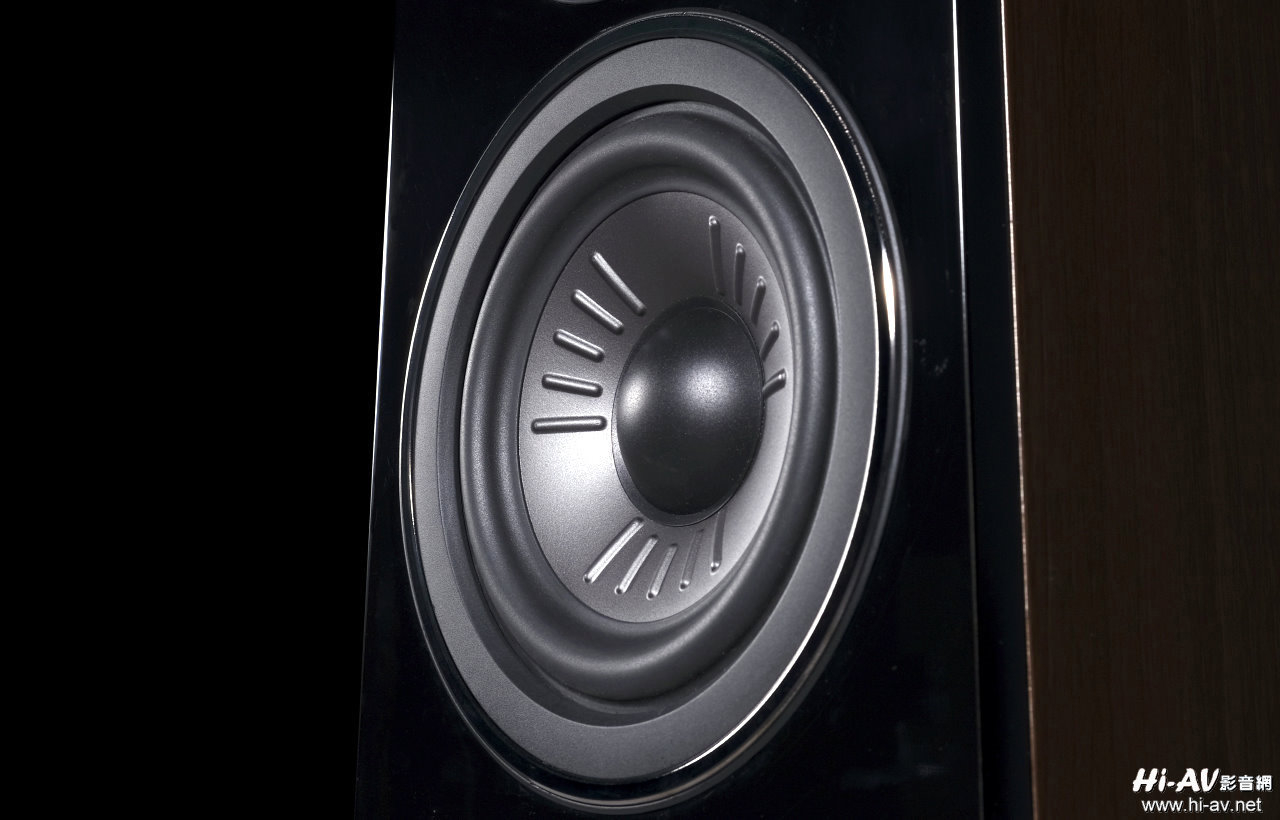

Diamond 12系列的中音、中低音與低音單體振膜材質由近幾代的Kevlar回歸為初代Diamond的PP聚丙烯複合纖維，並以現代最新科技強化，Whardefale原廠以「Klarrity」命名彰顯其發聲之乾淨清晰。Klarrity振膜的主體是PP聚丙烯混入雲母，使得此振膜相較一般PP聚丙烯有更高的剛性強度，在振膜表面更有三組共15根突起的輻射紋路，其目的是不需要高阻尼的懸邊就能有平坦的頻率響應曲線，同時藉由低阻尼橡膠懸邊實現更強的動態表現。

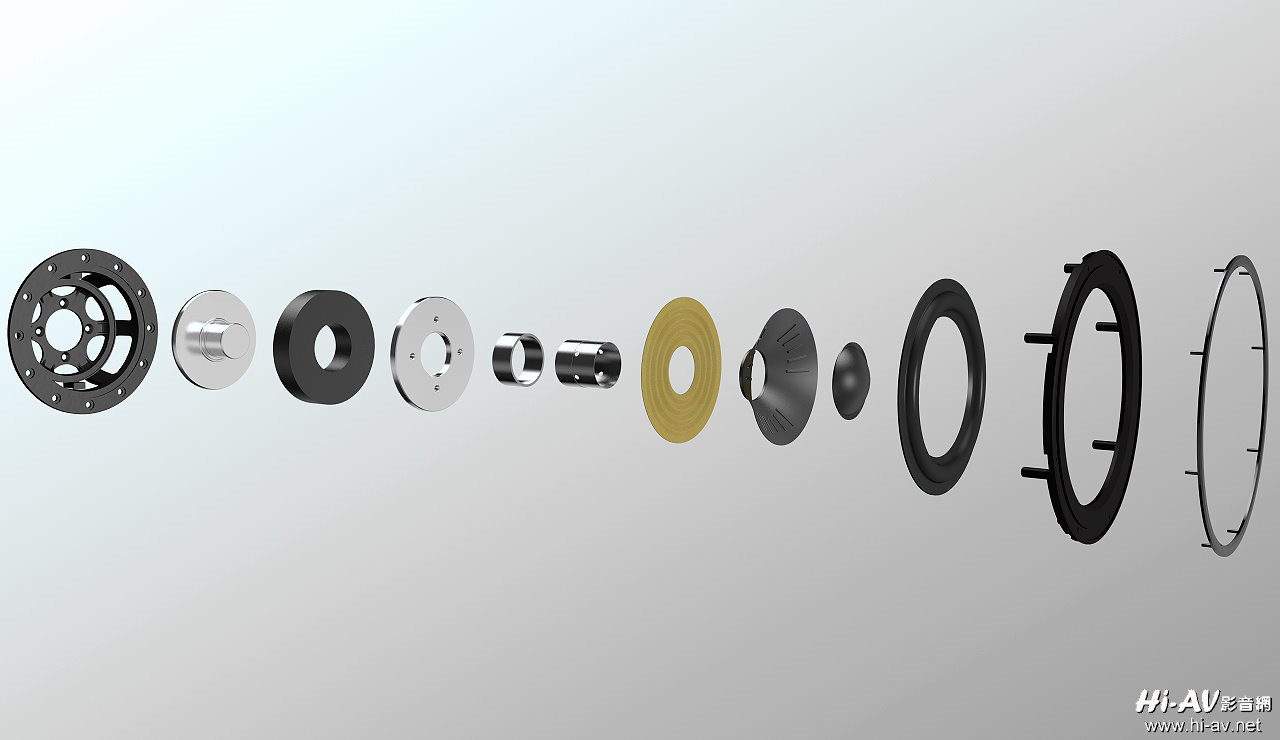

這是Diamond 12系列中音、中低音與低音單體的組件解剖圖，與高音單體一樣配備有鋁補償環。此外，音圈套筒採用環氧樹脂與玻璃纖維混合製作，和一般鋁質套筒相較可減少渦流，並使得音圈能有更高的功率承受能力。

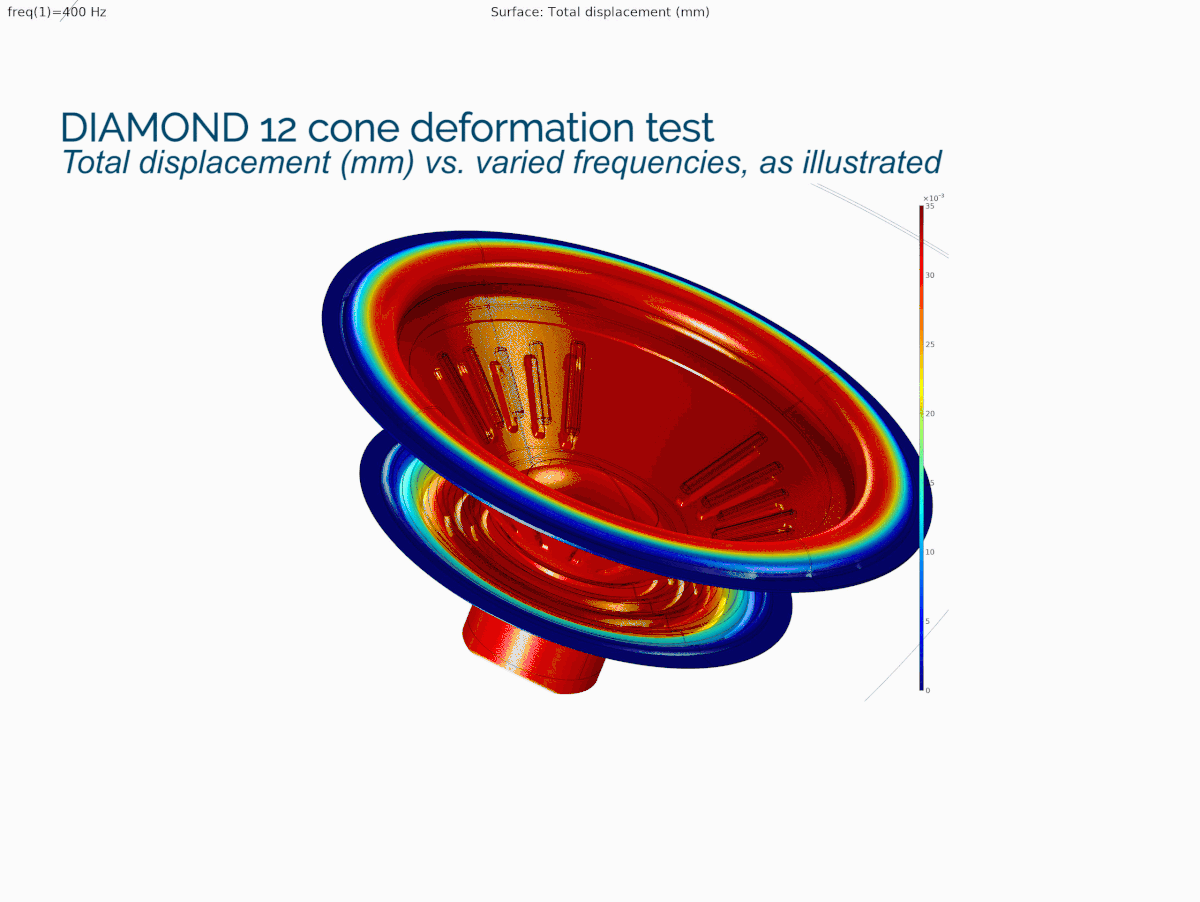

前面提到在振膜表面有三組共15根突起的輻射紋路，它們可不是「好看」用的，實質上在不同頻率時會對振膜的運動有所影響。從上面各個不同頻率時振膜位移的動態變化圖，可以看到在中音、中低音、低音單體的發聲頻率範圍內，突起輻射紋路能有效降低振膜的「盆分裂」現象，讓整片振膜能有平均一致的震幅（顯現在上圖就是相同的色彩），也得到更低失真的音樂重播。

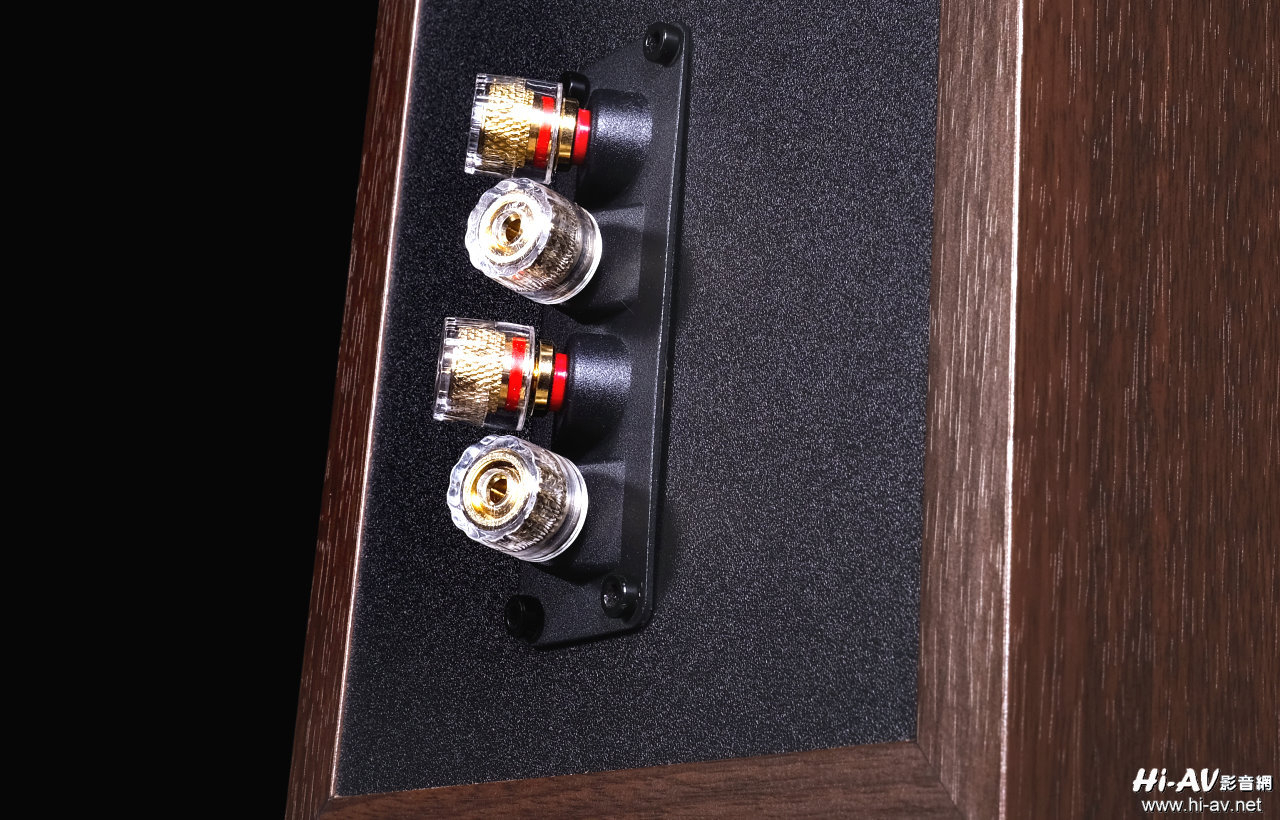

包括Diamond 12.C中央聲道喇叭在內，所有Diamond 12系列喇叭都配備Bi-Wire/Bi-Amp端子，可以使用Bi-Wire雙喇叭線接續甚至以Bi-Amp雙擴大機驅動，來得到更好的聲音表現。

Diamond 12系列音箱內部「智能點支架系統」以電腦模擬研發，有效大幅降低音箱的多餘共鳴

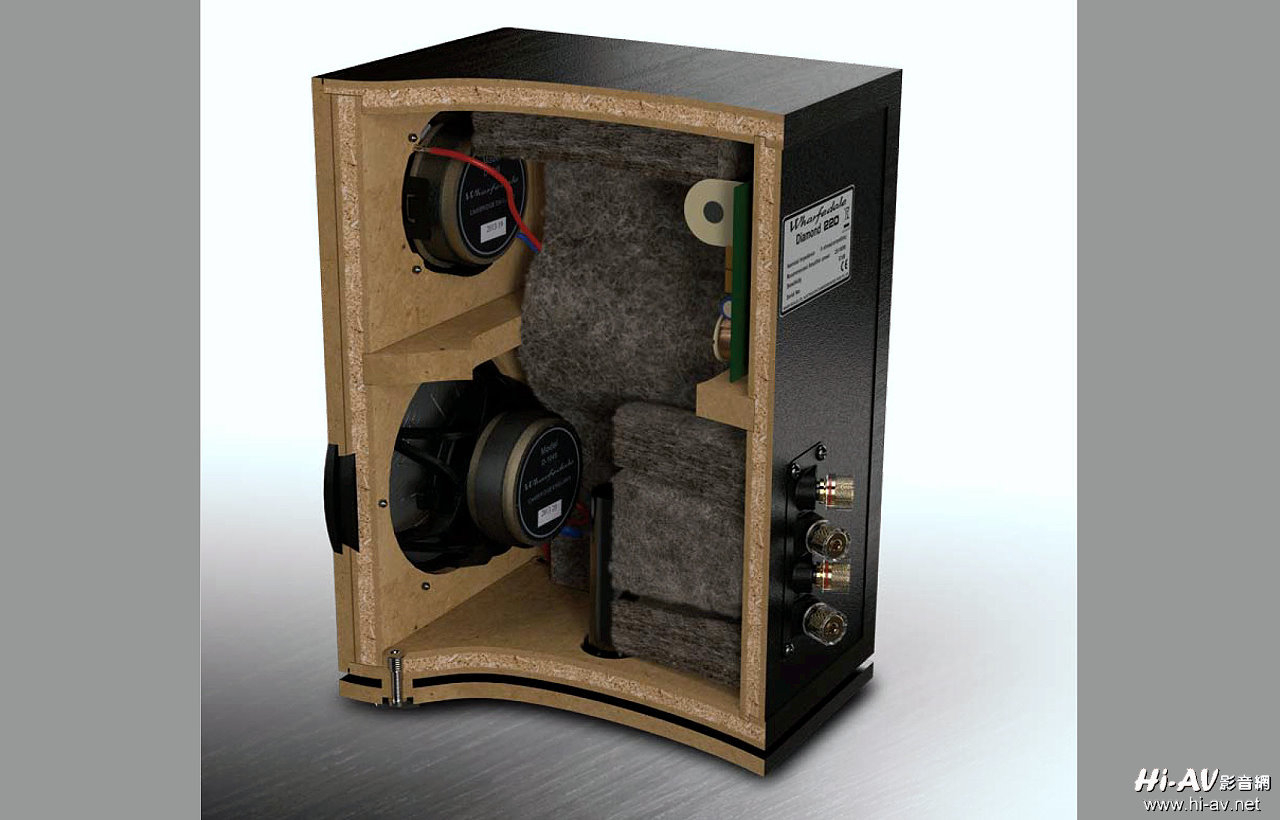

除了配備全新設計單體之外，Wharfedale也努力降低Diamond 12系列箱體之共鳴，上圖所見到的是前代Diamond 200系列的音箱實體剖面照片，可以看到除了使用三明治複合結構板材製作音箱以外，內部還有強化箱體剛性的支撐結構。到了最新一代的Diamond 12系列，Wharfedale更以「智能點支架系統」（Bracing Technology）來讓音箱的多餘共鳴降至最低。

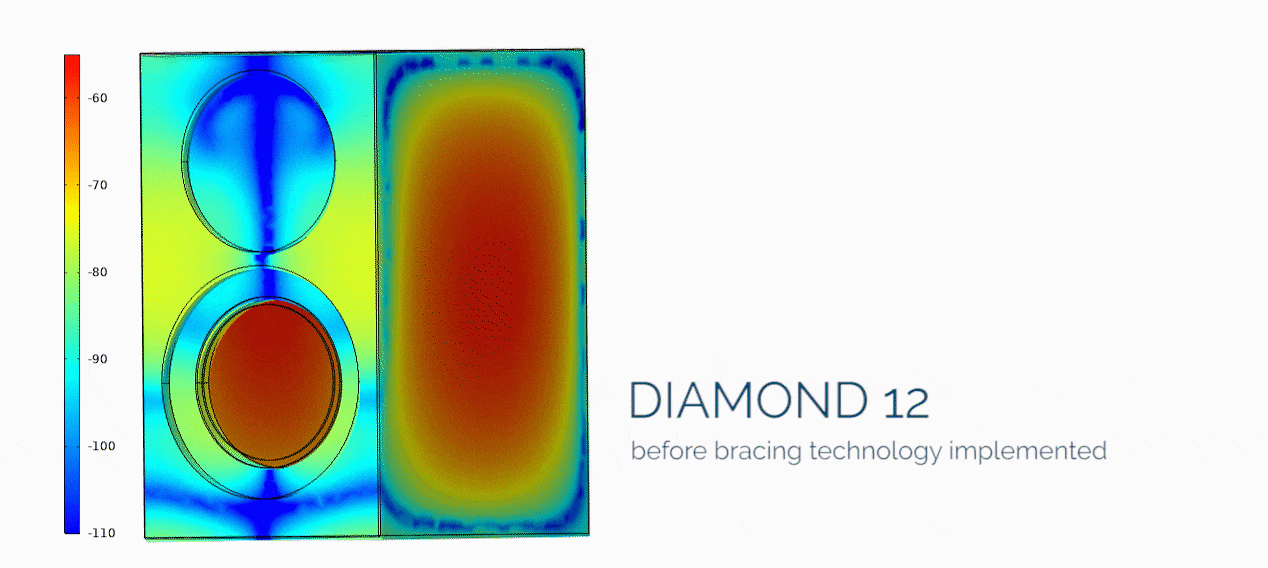

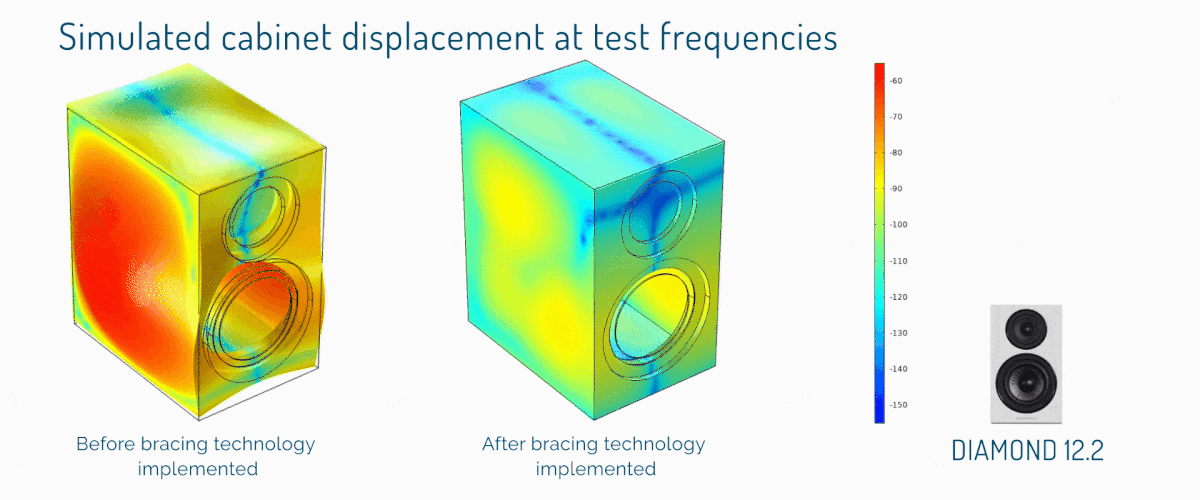

我們知道音箱箱體的「無限障板」作用是隔開單體背波，理論上擴大機傳送過來的音樂信號只應由單體發出，喇叭音箱的多餘共鳴都會對音樂內容產生「污染」，因此必須儘量消弭。上圖是Whardale對Diamond 12.0喇叭音箱各部位對應不同頻率共鳴之電腦模擬，可以發現在「智能點支架系統」處理前，前障板與側板中央部位在60Hz附近低頻的共鳴能量非常強，處理之後就明顯降低。

從這張電腦模擬圖可以看到音箱側面與前障板的共鳴，在「智能點支架系統」處理後大幅降低。

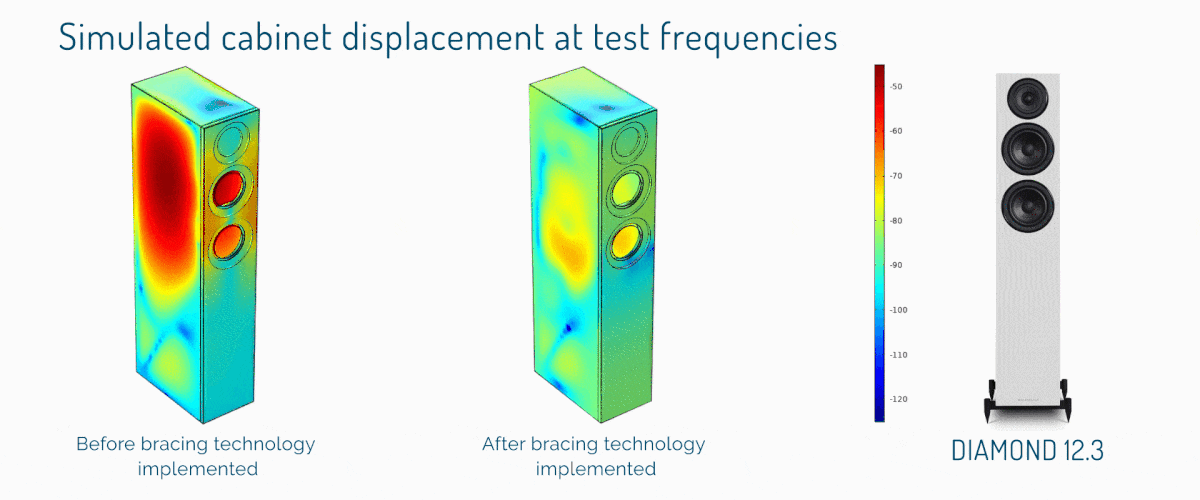

Diamond 12.3落地款喇叭也有同樣的狀態，在處理前音箱側面上半部有50至60Hz的激烈共鳴，經「智能點支架系統」處理後共鳴頻率提昇至80Hz左右且震動能量及幅度都大幅降低。

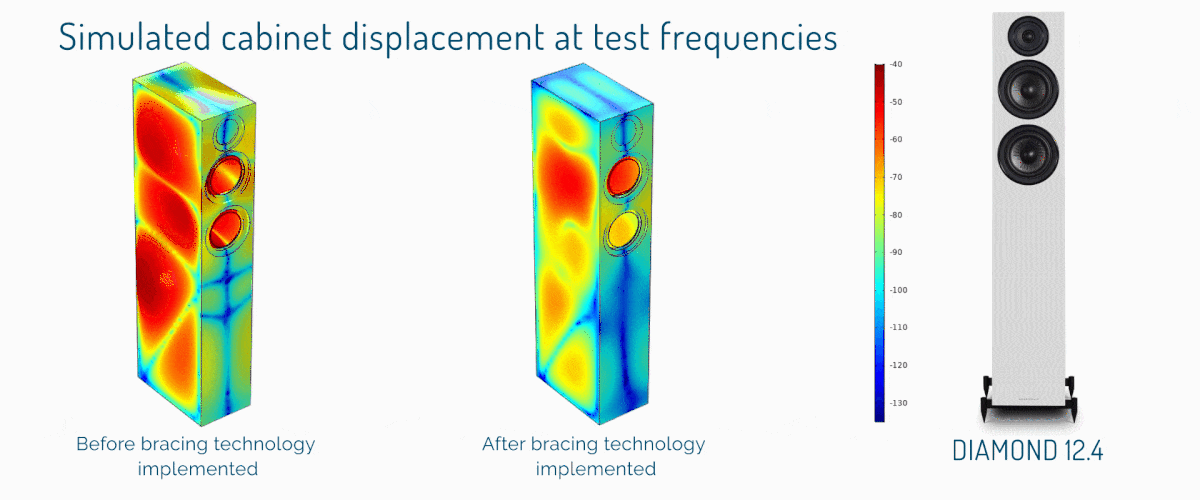

使用更大尺寸中低音與低音單體的最大型號Diamond 12.4，低頻共鳴就更擴大到幾乎整片音箱側板，但是經由「智能點支架系統」處理後，同樣也能大幅降低音箱的箱體共鳴，讓Diamond 12.4的發聲精準許多，這是最新一代Diamond 12系列音樂重播表現顯著提昇之關鍵，對於低頻層次解析要求更高的家庭劇院應用，「智能點支架系統」同樣效益卓著。

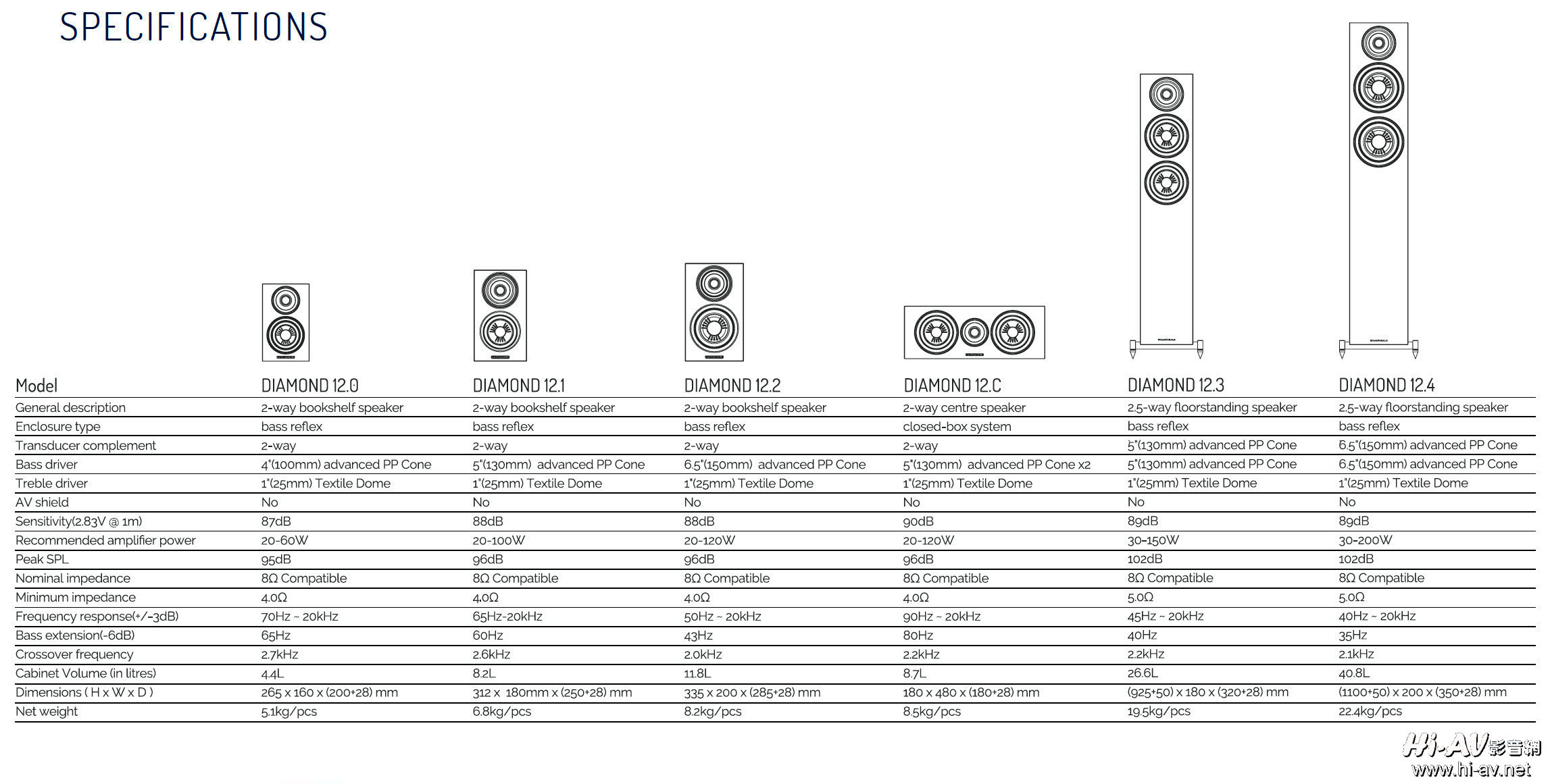

這是Wharfedale原廠所提供Diamond 12系列各款喇叭之主要規格一覽表，除了Diamond 12.C中央聲道喇叭為密閉式音箱以外，其餘皆為反射式音箱架構。中低音與低音單體方面，最小的Diamond 12.0使用4吋一支、Diamond 12.1使用5吋一支、Diamond 12.2使用6.5吋一支、Diamond 12.C中央聲道使用5吋兩支、Diamond 12.3使用5吋兩支、Diamond 12.4使用6.5吋兩支。靈敏度部分都在87 dB中等效率以上，頻率響應規格表現也都相當出色。
